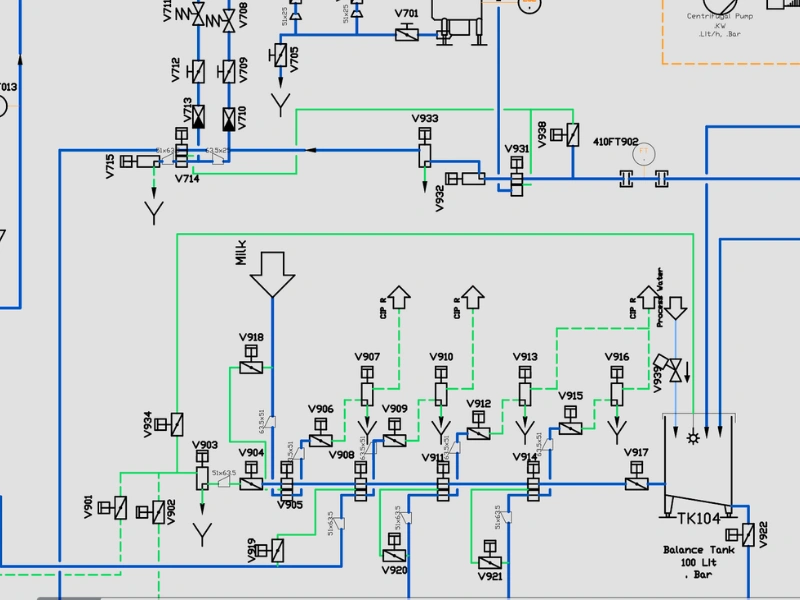

مرجع تخصصی مهندسی فرآیند بهداشتی | فن‌پاد طراحی P&ID در صنایع غذایی، لبنی، نوشیدنی و دارویی برخلاف تصور رایج، نقشه‌های لوله‌کشی و ابزاردقیق (P&ID) در صنایع بهداشتی و هایژنیک به دلیل الزامات جداسازی محصول و CIP، شستشوی خودکار بدون نقطه کور (Dead-leg)، ماتریس‌های پیچیده ولو کلاستر (Valve Cluster) و استانداردهای سخت‌گیرانه EHEDG و 3-A، پیچیدگی مهندسی به‌مراتب بالاتری نسبت به خطوط پیوسته نفت و گاز دارند. درخواست مشاوره و طراحی P&ID هوشمند مشاهده نمونه نقشه‌ها و سیمبل‌ها GEA P&ID Alfa Laval P&ID Tetra Pak P&ID CIP diagram ۱ چرا P&ID صنایع غذایی و دارویی ساده‌تر از نفت و گاز نیست؟ یک باور رایج اما کاملاً اشتباه در میان برخی مهندسان و دانشجویان این است که صنایع نفت، گاز و پتروشیمی به علت فشارها و دماهای بالا «پیچیده» و صنایع غذایی و دارویی «ساده» هستند. تجربه عملی فن‌پاد در پروژه‌های صنعتی و دوره‌های پیشرفته مهندسی خلاف این ادعا را به اثبات رسانده است. تفاوت بنیادین در انشعاب‌گیری و خطوط لوله‌کشی در یک پلنت نفت و گاز، برای گرفتن یک انشعاب از خط انتقال، طراح معمولاً یک سه‌راهی (Tee) و یک شیر مسدودکننده (Block Valve) قرار می‌دهد؛ چون خطوط به‌صورت پیوسته کار می‌کنند و مایع یا گاز عبوری نیازی به استریل‌سازی روزانه خط لوله ندارد. اما در صنایع لبنی و نوشیدنی، یک انشعاب ساده بدون طراحی بهداشتی غیرممکن است؛ زیرا هر انشعاب می‌تواند تبدیل به تله باکتریایی (Dead-leg) شود و خط باید بتواند بدون توقف تولید در سایر بخش‌ها، شسته، ضدعفونی یا درین شود. وقتی مهندسان اتوماسیون و مکانیک باتجربه در حوزه نفت برای اولین بار با یک نقشه ولو کلاستر (Valve Cluster) در دریافت شیر یا مخازن ذخیره روبه‌رو می‌شوند، از تعداد شیرآلات، خطوط برگشت، بلیدها (Leak Detection) و اتصالات ماتریسی شگفت‌زده می‌شوند. در صنایع بهداشتی، شما در هر لحظه باید مسیرهای جریان محصول، آب استریل، سود سوزآور و اسید را به‌طور کاملاً ایمن و تفکیک‌شده هدایت کنید. کمبود منابع آموزشی و نقشه‌های مدون در وب در حالی که اینترنت مملو از نقشه‌های P&ID استاندارد پالایشگاهی با استانداردهای ISA-5.1 است، نقشه‌های کامل و استاندارد بهداشتی برندهای مطرح جهانی نظیر GEA، Alfa Laval، Tetra Pak و SPX بوکارت به‌دلیل ارزش دانش فنی شرکت‌ها به‌ندرت در دسترس عموم قرار دارند. فن‌پاد این خلاء فنی را با ارائه خدمات مهندسی منطبق با لایبرری اختصاصی نمادها پر کرده است. ۲ مبانی مشترک فرآیندی با نفت و گاز: پایه محاسبات مهندسی پیش از بررسی تفاوت‌های هایژنیک، باید تأکید کرد که یک مهندس فرآیند صنایع غذایی تمام اصول کلاسیک مهندسی شیمی و مکانیک سیالات را درست همانند پتروشیمی به کار می‌بندد: انتقال حرارت (Heat Transfer) محاسبه افت فشار، انتقال حرارت غیرمستقیم در مبدل‌های صفحه‌ای و لوله‌ای چندمرحله‌ای، بازیافت حرارتی (Regeneration) بالای ۹۰٪ و کنترل دقیق بخار و آیس‌بانک. اختلاط و همگن‌سازی (Mixing) مدل‌سازی رئولوژی سیالات غیرنیوتنی (خامه، سس، شربت دارویی)، توان همزن، محاسبات ورتکس و پدیده‌های تنش برشی (Shear Stress). دوزینگ و فرمولاسیون (Dosing) تزریق دقیق افزودنی‌ها، آنزیم‌ها، پایدارکننده‌ها و اسید/باز با فلومترهای مغناطیسی و کوریولیس با دقت بالا در نقشه P&ID. ذخیره‌سازی و تعادل جرم (Storage) کنترل سطح، ژاکت‌های خنک‌کننده چندمنطقه‌ای، کنترل اتمسفر گاز خنثی (N2 Blanketing) و تهویه بهداشتی مجهز به فیلترهای استریل ۰.۲ میکرون. ۳ لایه پیچیدگی اختصاصی: طراحی براساس شستشوی درجا (CIP/SIP) تفاوت اصلی اینجاست: در صنایع غذایی و دارویی، پایپینگ نه تنها برای انتقال محصول، بلکه پیش از هر چیز برای امکان‌پذیر ساختن شستشوی صددرصدی (CIP) و استریل‌سازی (SIP) طراحی می‌شود. اگر لایه‌های بهداشتی را حذف کنیم، سیستم به محاسبات ساده هیدرولیکی تنزل می‌یابد. ستون‌های کلیدی در پایپینگ بهداشتی: عدم وجود نقاط مرده (No Dead-legs): طبق راهنمای EHEDG، طول بن‌بست لوله نباید از نسبت L/D > 1.5 یا حداکثر 2D تجاوز کند تا رژیم آشفتگی محلول شستشو به تمام سطوح برسد. شیب‌بندی و تخلیه‌پذیری کامل (Self-Drainability): تمام خطوط لوله باید دارای حداقل شیب ۰.۵ تا ۱ درصد به سمت نقاط تخلیه (Drain Points) باشند تا از راکد ماندن مایع یا اسید جلوگیری شود. زبندی بهداشتی و جداسازی مناطق (Zoning): تفکیک فیزیکی و فرآیندی مناطق پرریسک (Aseptic / High Care) از بخش‌های معمولی با بهره‌گیری از سدهای استریل (Steam Barriers). جداسازی قطعی محصول از محلول شستشو: عدم تلاقی تصادفی ماده غذایی با شوینده‌های اسیدی و سود تحت هیچ شرایطی، حتی در زمان خطای انسانی یا خرابی اکچویتورها. ریسک آلودگی متقاطع (Cross-Contamination) نشت یک قطره محلول شوینده به داخل شیر یا داروی نهایی عواقب فاجعه‌بار جانی و خسارت‌های مالی سنگین در پی دارد. به همین دلیل در P&ID بهداشتی از شیرهای دابل‌سیت میکس‌پروف با محفظه نشتی به اتمسفر استفاده می‌شود. ۴ کلاستر ولوها (Valve Clusters): قلب تپنده تفکیک مسیر در P&ID در سامانه‌های مدرن دریافت، فرآوری و توزیع لبنیات و نوشیدنی، به جای باز و بست دستی اتصالات یا استفاده مکرر از پنل‌های دستی، از ماتریس شیرآلات اتوماتیک یا کلاستر ولو استفاده می‌شود. در P&ID بهداشتی، نماد و پورت‌های این شیرها با دقت نمایش داده می‌شوند: نوع شیر / کامپوننت نام فنی مکانیزم عملکرد در نقشه P&ID کاربرد اصلی در فرآیند بهداشتی شیر میکس‌پروف دابل‌سیت Mixproof Double Seat Valve دارای دو نشیمنگاه مجزا و محفظه میانی متصل به اتمسفر؛ عبور همزمان محصول در یک خط و CIP در خط مجاور بدون ریسک اختلاط. ماتریس منیفولد مخازن، دریافت شیر و خطوط توزیع به پاستورایزر. شیر تک‌نشین تغییر مسیر Single Seat Changeover (SSV) هدایت جریان ورودی به یکی از دو پورت خروجی با پلاگ بهداشتی و محرک پنوماتیکی فنر-برگشت. تغییر مسیر محصول به تانک‌های مختلف، انشعاب خطوط پرکن و مسیرهای CIP. شیر قطع و وصل بهداشتی Shut-off Single Seat Valve قطع یا وصل مستقیم جریان با واشرهای EPDM/FKM دارای تاییدیه FDA/USP Class VI. ورودی/خروجی پمپ‌ها، بویلر، درین مخازن و لوپ‌های آب استریل (WFI). آرایش بلاک و بلید Double Block & Bleed (DBB) دو شیر مسدودکننده پشت‌سرهم همراه با یک شیر تخلیه میانی برای اطمینان ۱۰۰٪ از عدم نفوذ سیال شوینده. جداسازی خطوط بخار استریل SIP و اتصالات خطوط آسپتیک در صنایع دارویی. جدول ۱: انواع شیرآلات کلیدی و کاربرد آن‌ها در نقشه‌های P&ID هایژنیک فن‌پاد /* نمونه منطق اتصال پورت‌های میکس‌پروف در ماتریس توزیع: Line A: Product Milk to Pasteurizer (P = 3.5 bar, T = 4°C) Line B: CIP Acid Return to CIP Kitchen (P = 2.0 bar, T = 65°C) Valve State: Closed | Leakage Cavity: Open to Drain (Zero Pressure) -> 100% Fail-Safe Physical Separation Guaranteed */ ۵ محدودیت‌های مهندسی سرعت و محاسبات هیدرولیکی CIP یکی از خطاهای متداول در ترسیم غیرحرفه‌ای P&ID، بی‌توجهی به رژیم سرعت جریان سیال و اثرات تنش برشی بر روی بافت محصول غذایی است. قیود سرعت در خطوط محصول لبنی و حساس: در خطوط انتقال شیر خام و فراورده‌های حساس به تنش برشی (Shear-Sensitive)، سرعت خط معمولاً در بازه ۱.۲ تا ۱.۵ متر بر ثانیه محدود می‌شود تا از تخریب گلبول‌های چربی و پدیده کاویتاسیون در پمپ‌ها جلوگیری گردد. نکته حیاتی طراحی: مقدار ۱.۵ متر بر ثانیه یک قانون فیزیکی جهان‌شمول برای تمام سیالات نیست! حدود نهایی سرعت همواره به نوع محصول (ویسکوزیته و رئولوژی مایع)، افت فشار مجاز خط، نوع پمپ و مبنای طراحی پروژه (Design Basis) وابسته است. مثال محاسباتی خط محصول: برای انتقال شیر خام با دبی ۱۰ تن در ساعت (چگالی حدود ۱۰۳۰ کیلوگرم بر مترمکعب معادل دبی حجمی حدود ۹.۷ مترمکعب بر ساعت): اگر از لوله بهداشتی استیل سایز ۵۱ میلی‌متر (۲ اینچ با قطر داخلی تقریبی ۴۷.۵ تا ۴۹ میلی‌متر) استفاده شود، سرعت سیال برابر با ۱.۴ الی ۱.۵ متر بر ثانیه خواهد بود که در محدوده ایمن قرار دارد. افزایش دبی بیش از ۱۰ تن در ساعت روی همین سایز لوله، سرعت را به بالای ۱.۵ متر بر ثانیه رسانده و نیازمند افزایش سایز به DN65 (۲.۵ اینچ) است تا ساختار شیر دچار آسیب ساختاری نگردد. محاسبات جریان شستشوی CIP در P&ID مخازن: در شستشوی درجا (CIP)، برعکس خط محصول، نیازمند سرعت‌های بالاتر (حداقل ۱.۵ تا ۲.۰ متر بر ثانیه در لوله‌ها) برای ایجاد عدد رینولدز بالا و تنش برشی مکانیکی هستیم تا رسوبات پروتئینی و معدنی زدوده شوند. مثال مبنای طراحی برای مخزن ۱۰۰ تنی ذخیره شیر (محلول CIP): مخزن ۱۰۰ تنی ذخیره شیر با قطر حدود ۴ متر و ارتفاع مؤثر حدود ۸ متر را در نظر بگیرید (مساحت کل سطح مرطوب داخلی حدود ۱۲۵ متر مربع): برای پوشش‌دهی کامل دیواره‌ها با اسپری‌بال دوار بهداشتی (Rotary Spray Ball) با نرخ پوشش استاندارد تقریبی ۳ الی ۳.۵ لیتر بر دقیقه بر متر مربع، دبی شستشوی CIP مورد نیاز تقریباً ۲۴ متر مکعب بر ساعت محاسبه می‌شود. برای انتقال این دبی ۲۴ متر مکعب بر ساعت، در خط CIP رفت از سایز DN65 (سرعت تقریبی ۲.۰ متر بر ثانیه) و در لوله برگشت تخلیه با پمپ خود مکش (Scavenge Pump) از سایز مناسب همراه با شیب‌بندی استفاده می‌شود. تذکر مهندسی: این مقادیر نمونه‌ای محاسباتی و شماتیک بر مبنای فرضیات استاندارد هستند و در هر پروژه واقعی باید توسط طراح فرآیند بر اساس کاتالوگ اسپری‌بال، فشار سرنازل و محاسبات دینامیکی دقیق صحه‌گذاری (Verification) شوند. ۶ طراحی P&ID خط پاستورایزر: پلیت‌ها، بخار، کولینگ و بازیافت انرژی پاستورایزر صفحه‌ای یکی از پیشرفته‌ترین بلوک‌های P&ID بهداشتی است که در آن چندین مدار سیال با فشارها و دماهای مختلف با یکدیگر تعامل دارند: بخش بازیافت حرارتی (Regeneration Section): تبادل حرارتی بین شیر پاستوریزه داغ خروجی و شیر خام ورودی سرد برای صرفه‌جویی بیش از ۹۰ درصد در مصرف انرژی. در P&ID باید کنترل فشار مثبت شیر پاستوریزه نسبت به خام (Differential Pressure Control) تعبیه شود تا در صورت بروز نشتی در پلیت، شیر خام وارد شیر سالم نشود. بخش گرمایش با بخار (Steam Heating Section): مدولاسیون بخار از طریق کنترل‌ولو (TCV)، تله‌بخار بهداشتی، مبدل آب داغ ثانویه و لوله نگه‌دارنده دما (Holding Tube) مجهز به سنسورهای دمای چندگانه (TT) و شیر برگشت جریان (Flow Diversion Valve - FDV). بخش سرمایش نهایی (Cooling / Ice Bank / Cooling Tower): چرخش آب سرد برج خنک‌کن برای کاهش اولیه دما و سپس استفاده از آب آیس‌بانک (Ice Bank Water at 1°C) یا گلیکول برای رساندن دمای محصول به ۴ درجه سانتی‌گراد. ۷ کاربردهای تخصصی: دریافت شیر، نوشیدنی، دارویی و پنل‌های جریان ۱. دریافت شیر و مخازن ذخیره (Milk Reception & Storage) در سکوی دریافت شیر، P&ID باید شامل خطوط هواگیری (Deaerator)، فلومترهای تحویل با تاییدیه اوزان، کولر دریافت، شیرهای نمونه‌برداری آسپتیک و منیفولد ورود به تانک‌های سیلوی ذخیره (Silo Tanks) با سیستم شستشوی ایمن باشد. ۲. مقایسه پنل دستی (Swing Bend Panel) در برابر کلاستر ولو تمام‌اتوماتیک شاخص مقایسه پنل‌های جریان با خم دستی (Swing Bend / Flow Plates) کلاستر ولو اتوماتیک (Mixproof Valve Cluster) جداسازی فیزیکی قطع فیزیکی کامل لوله (صددرصد ایمن در برابر نشت)، نیاز به حضور اپراتور برای تغییر زاویه یوک (U-bend). جداسازی اتوماتیک توسط محفظه نشتی دو نشیمنگاه (Leakage Chamber). پایش در P&ID نیاز به نصب سوئیچ‌های مجاورتی (Proximity Sensors) روی هر پورت برای تأیید موقعیت قبل از استارت پمپ. فیدبک موقعیت سر کنترلی هوشمند (ThinkTop / ASI-Bus) روی تک‌تک اکچویتورها در اتوماسیون. اتلاف محصول و خطای انسانی ریسک چکه‌کردن محصول هنگام تعویض دستی، احتمال خطای اپراتور در جابجایی نادرست مسیرها. تغییر مسیر بدون هیچ‌گونه اتلاف در سیستم بسته، صفر شدن خطای انسانی در سوئیچ خطوط. سرعت فرآیند و CIP توقف خط جهت تغییر مسیر دستی لوله‌ها توسط پرسنل شیفت. تغییر مسیر بلادرنگ با فرمان PLC، شستشوی خودکار در چند ثانیه. جدول ۲: مقایسه فنی و عملیاتی پنل‌های دستی و کلاسترهای اتوماتیک در طراحی پایپینگ ۳. ویژگی‌های خاص در صنایع بیوفارما و نوشیدنی داروسازی (Pharma / WFI): استفاده از لوله‌های 316L با پولیش الکتریکی (Ra < 0.4 µm)، شیرهای دیافراگمی بهداشتی (Diaphragm Valves)، مانیتورینگ آنلاین هدایت الکتریکی (TOC/Conductivity) و استریل با بخار تمیز (Clean Steam). نوشیدنی و آبمیوه (Beverage & Juice): تزریق CO2، دی‌اریشن، هموژنایزرهای فشار بالا و سیستم‌های فلاش پاستوریزاسیون با خطوط بازیافت عطر و طعم. ۸ مقایسه متدولوژی: نقشه‌کشی سنتی در برابر P&ID هوشمند با AutoCAD Plant 3D بسیاری از دفاتر مهندسی هنوز از خطوط دوبعدی ساده (اتوکد جنریک) برای ترسیم P&ID استفاده می‌کنند که منجر به اشتباهات فاحش در لیست خرید، عدم همخوانی تگ‌ها و دوباره‌کاری‌های پرهزینه می‌شود. فن‌پاد از متدولوژی دیتامحور و هوشمند AutoCAD Plant 3D بهره می‌گیرد: ویژگی / قابلیت نقشه‌کشی سنتی (خطوط دو بعدی معمولی) جریان کاری دیتامحور هوشمند (AutoCAD Plant 3D در فن‌پاد) ماهیت اجزاء و خطوط خط و متن گرافیکی بدون هویت اطلاعاتی کامپوننت‌های هوشمند متصل به دیتابیس (سایز، کلاس، متریال، پورت) تگ‌گذاری تجهیزات و شیرها دستی، با احتمال بالای تکرار تگ یا اشتباه تایپی سیستم شماره‌گذاری اتوماتیک و یکتا بر اساس قوانین کدینگ پروژه استخراج لیست متریال (MTO / BOM) شمارش چشمی و بسیار کند، همراه با خطای قطعی در پروژه‌های بزرگ استخراج آنی MTO دقیق با یک کلیک در فرمت اکسل (Excel Export) ارتباط دوطرفه دیتا (Bi-directional) وجود ندارد؛ هر تغییر باید روی تک‌تک نقشه‌ها دستی اعمال شود امکان ویرایش گروهی مشخصات در اکسل و اعمال خودکار به نقشه‌ها (Import/Export) تطبیق سایزینگ لوله و ولو عدم هشدار در صورت ناهمخوانی سایز اتصال لوله و شیر ارث‌بری خودکار سایز لوله از ولو و اعمال هوشمند ردیوسرها (Reducers) جدول ۳: مقایسه مزایای مهندسی گردش‌کار هوشمند فن‌پاد نسبت به نقشه‌کشی سنتی ۹ اقلام قابل تحویل (Deliverables) در پروژه‌های P&ID فن‌پاد فن‌پاد بسته مهندسی جامع P&ID را مطابق با بالاترین استانداردهای روز بین‌المللی تحویل می‌دهد: نقشه‌های هوشمند چندشیت P&ID: در فرمت‌های DWG و وکتور PDF با لایه‌بندی استاندارد و نمادهای اختصاصی هایژنیک. لیست جامع ادوات و ابزاردقیق (Instrument Index): شامل محدوده کالیبراسیون، نوع سیگنال، پروتکل شبکه صنعتی و محل نصب. لیست شیرآلات و پایپینگ (Valve & Line List): شامل سایز، متریال بدنه و سیت، کلاس فشاری، نوع محرک و کد تگ. ماتریس توالی شستشو و عملیات (CIP / Process Cause & Effect): راهنمای تیم اتوماسیون برای برنامه‌نویسی PLC و SCADA. فایل پایگاه‌داده کاستومایز شده: کتابخانه سفارشی سمبل‌های بهداشتی (Alfa Laval / GEA / Tetra Pak) در محیط Plant 3D. ۱۰ گالری نقشه‌ها، دیاگرام‌های فرآیندی و سمبل‌های بهداشتی در این بخش نمونه الگوهای استاندارد P&ID در صنایع غذایی و دارویی گردآوری شده است (فریم‌های زیر آماده بارگذاری مستندات گرافیکی و تصاویر پروژه‌ها می‌باشند): [جایگاه تصویر ۱: نقشه نمونه P&ID شرکت GEA] نمودار لوله‌کشی و ابزاردقیق طبق استانداردهای بهداشتی شرکت GEA با تفکیک خطوط پروسس و شستشو [جایگاه تصویر ۲: نقشه نمونه P&ID شرکت Alfa Laval] نقشه مهندسی فرآیند آلفالاوال شامل آرایش شیرهای میکس‌پروف Unique و سنسورهای فشار/دما [جایگاه تصویر ۳: نقشه نمونه P&ID شرکت Tetra Pak] سیمبل‌ها و نمودار پایپینگ تتراپک برای خطوط فرآوری شیر استریل و تانک‌های آسپتیک [جایگاه تصویر ۴: دیاگرام ایستگاه شستشوی CIP] نقشه مدار لوپ CIP مرکزی شامل تانک‌های سود، اسید، آب بازیافتی و منیفولدهای ارسال و برگشت [جایگاه تصویر ۵: دیاگرام کامل پاستورایزر] نقشه P&ID پاستورایزر لبنی چندمرحله‌ای با سکشن‌های ریجنریشن، بخار، کولینگ تاور و آیس‌بانک [جایگاه تصویر ۶: دریافت شیر و تانک‌های ذخیره] نقشه سکوی دریافت شیر خام، دی‌اریتور، پلیت‌کولر دریافت و پایپینگ سیلوهای ذخیره ۱۰۰ تنی [جایگاه تصویر ۷: جزئیات کلاستر ولو (Valve Cluster)] چیدمان ماتریسی شیرهای تغییرمسیر و دابل‌سیت جهت انتقال بدون تداخل همزمان چند محصول [جایگاه تصویر ۸: مقایسه دریافت دستی و پنل Swing Bend] نقشه مقایسه‌ای اتصالات دستی سنتی در برابر پنل‌های جریان نوین مجهز به سنسورهای موقعیت پروژه P&ID بعدی خود را با متدولوژی مهندسی فن‌پاد آغاز کنید تیم مهندسی فرآیند فن‌پاد با بیش از یک دهه تجربه در صنایع غذایی، لبنی، نوشیدنی و دارویی، آماده تهیه نقشه‌های P&ID هوشمند، توسعه کتابخانه‌های سمبل اختصاصی و مشاوره تخصصی در بهینه‌سازی خطوط CIP و کلاستر ولوها می‌باشد. تماس با دپارتمان مهندسی فرآیند فن‌پاد
