راهکارهای انتقال و شارژ پودر در فرایندهای بهداشتی

میکسرها و بلندرهای بهداشتی؛
شارژ کنترل‌شده برای فرایندهای پودری

Fanpod Engineering راهکارهای مهندسی برای انتقال و شارژ پودر به میکسرها، بلندرها و تجهیزات فرایندی ارائه می‌دهد؛ با تمرکز بر محصورسازی مسیر مواد، کاهش جابه‌جایی دستی و هماهنگی میان تجهیزات انتقال و دستگاه اصلی فرایند.

درخواست بررسی فرایند مشاهده روش یکپارچه‌سازی

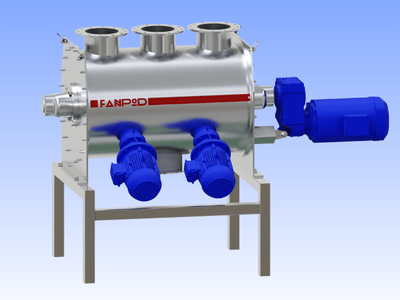

میکسر و بلندر صنعتی بهداشتی در یک خط انتقال و شارژ پودر

شارژ میکسر باید بخشی از طراحی کل فرایند باشد

عملکرد میکسر تنها به طراحی خود دستگاه وابسته نیست. نوع ماده، روش انتقال، نقطه ورود پودر، سطح محصورسازی، ترتیب افزودن مواد و شیوه تخلیه، همگی بر کیفیت و قابلیت تکرارپذیری عملیات اثر می‌گذارند.

در بسیاری از خطوط تولید پودر، میکسر یا بلندر یکی از نقاط اصلی دریافت مواد است. اگر مواد اولیه با کیسه، بیگ‌بگ یا انتقال دستی وارد دستگاه شوند، بخشی از کنترل فرایند در خارج از تجهیزات اصلی اتفاق می‌افتد. این وضعیت می‌تواند باعث افزایش زمان آماده‌سازی، تماس بیشتر اپراتور با ماده، ایجاد گردوغبار، تغییر ترتیب شارژ و دشوارتر شدن نظافت شود.

راهکار انتقال خلأ می‌تواند برای انتقال ماده از یک نقطه برداشت به گیرنده یا ورودی میکسر استفاده شود. در چنین آرایشی، پودر در یک مسیر بسته حرکت می‌کند و تخلیه آن بر اساس توالی فرایند انجام می‌شود. طراحی نهایی باید با ویژگی‌های ماده، نرخ موردنیاز، فاصله انتقال، تعداد نقاط برداشت و ساختار مکانیکی میکسر هماهنگ باشد.

مستندات فنی موجود، شارژ تجهیزاتی مانند پرس قرص، بلندر و کوتِر را از کاربردهای سیستم‌های انتقال پودر معرفی می‌کنند. همچنین نمونه‌هایی مانند میکسرهای Rock، Drum و 3D به‌عنوان تجهیزاتی که می‌توانند با گیرنده خلأ شارژ شوند، مطرح شده‌اند. این موارد نشان می‌دهد که انتقال پودر باید به‌عنوان بخشی از معماری فرایند دیده شود، نه یک تجهیز جدا از میکسر.

مبنای فنی این بخش: در فایل Vacuum Powder Transfer System.pdf، صفحه ۱۷ شارژ blender و تجهیزات فرایندی ذکر شده است. فایل types of pneumaticconveying.pdf، صفحات ۶ و ۷ نیز به میکسرهای Rock، Drum و 3D و آرایش‌های direct-charge اشاره می‌کند.

اجزای اصلی یک راهکار شارژ میکسر

بسته به ساختار خط، راهکار می‌تواند از چند جزء اصلی تشکیل شود. انتخاب و ابعادگذاری هر جزء باید پس از شناخت ماده و نیازهای فرایندی انجام گیرد.

نقطه برداشت ماده

ماده می‌تواند از ایستگاه تخلیه کیسه، تخلیه بیگ‌بگ، مخزن، هاپر یا نقطه دیگری از خط دریافت شود. طراحی این بخش باید دسترسی اپراتور، کنترل ورود هوا، امکان نظافت و نحوه تغذیه پایدار سیستم انتقال را در نظر بگیرد.

مسیر انتقال بسته

لوله‌ها، شیلنگ‌ها، اتصالات، زانوها و شیرهای مسیر باید با ماده و شرایط کاری سازگار باشند. مسیر مناسب، تعداد نقاط مرده را کاهش می‌دهد و امکان بازرسی و پاک‌سازی را بهتر می‌کند.

گیرنده یا ورودی مستقیم

پودر می‌تواند به یک گیرنده خلأ مستقل منتقل شود یا در آرایش direct-charge به‌صورت مستقیم به تجهیز فرایندی وارد شود. انتخاب آرایش، به هندسه میکسر، ظرفیت مفید، ترتیب شارژ و الزامات محصورسازی وابسته است.

فیلتراسیون

گیرنده انتقال به فیلتر مناسب نیاز دارد تا مسیر هوا از مسیر ماده جدا شود. نوع فیلتر، روش تمیزکاری و سطح دسترسی برای سرویس باید بر اساس ماده و سطح کنترل موردنیاز تعیین شود.

کنترل توالی فرایند

زمان مکش، تخلیه، تکرار سیکل و هماهنگی با وضعیت میکسر باید در منطق کنترل خط دیده شود. کنترل درست از شارژ نامنظم، پرشدن بیش‌ازحد و توقف‌های غیرضروری جلوگیری می‌کند.

دسترسی برای نظافت

در فرایندهای بهداشتی، طراحی تنها به انتقال ماده محدود نیست؛ اتصالات، گسکت‌ها، درپوش‌ها، فیلترها و بخش‌های تماس با محصول باید برای بازرسی، تخلیه باقیمانده و عملیات پاک‌سازی قابل دسترس باشند.

نحوه ارزیابی ماده پیش از انتخاب سیستم

هیچ سیستم انتقالی بدون شناخت ماده و فرایند نباید صرفاً بر اساس عنوان محصول انتخاب شود.

خواص جریان‌پذیری

پودرها از نظر چسبندگی، تراکم‌پذیری، تمایل به کلوخه‌شدن و حساسیت به رطوبت با یکدیگر متفاوت‌اند. ماده‌ای که در حالت آزاد به‌خوبی جریان دارد، ممکن است پس از ماندن در هاپر یا قرار گرفتن در معرض تغییرات رطوبت، رفتار متفاوتی نشان دهد. بنابراین بررسی رفتار واقعی ماده در نقطه برداشت و در زمان تخلیه اهمیت دارد.

حساسیت به برش و ضربه

برخی پودرها در اثر سرعت بالا، تغییر مسیرهای متعدد یا برخورد شدید، دچار تغییر اندازه ذرات، جدایش یا تولید ذرات ریز می‌شوند. در این موارد باید مسیر انتقال، سرعت هوا و نحوه ورود به میکسر با توجه به حساسیت محصول بررسی شود. هدف، انتقال پایدار بدون ایجاد تغییر ناخواسته در ویژگی ماده است.

تمایل به آلودگی متقاطع

اگر یک خط برای چند محصول استفاده می‌شود، برنامه تعویض محصول باید از مرحله طراحی در نظر گرفته شود. استفاده از اتصالات قابل بازکردن، حداقل‌کردن نواحی محبوس، تعیین ترتیب مناسب تولید و تعریف روش پاک‌سازی، بخشی از طراحی بهداشتی سیستم است.

وزن‌کشی و کنترل مقدار

در بسیاری از فرایندها، مقدار هر ماده باید با دقت مشخصی وارد میکسر شود. در این حالت، سیستم انتقال باید با لودسل، کنترلر فرایند، شیرهای قطع و منطق توزین هماهنگ شود. Fanpod می‌تواند در مرحله مهندسی، مرز مسئولیت میان سیستم انتقال، تجهیزات توزین و کنترل میکسر را مشخص کند؛ اما دقت نهایی تابع طراحی کامل خط و تجهیزات انتخاب‌شده خواهد بود.

نقطه ورود به میکسر

محل ورود پودر می‌تواند بر زمان اختلاط، تشکیل توده، پراکندگی ماده و دسترسی برای نظافت اثر بگذارد. ورودی باید به‌گونه‌ای انتخاب شود که با درپوش، شفت، ابزار داخلی، نازل‌های شست‌وشو و تجهیزات جانبی میکسر تداخل نداشته باشد.

فرایند پیشنهادی یکپارچه‌سازی

یک پروژه موفق از تعریف نیازهای فرایندی شروع می‌شود و به طراحی مکانیکی، کنترل، تست و تحویل مستندات می‌رسد.

۰۱ شناخت ماده و محصول بررسی نوع پودر، رطوبت، چگالی ظاهری، جریان‌پذیری، حساسیت محصول و الزامات نظافت.
۰۲ تعریف توالی شارژ مشخص‌کردن مقدار هر ماده، تعداد سیکل‌ها، ترتیب ورود و شرایط شروع و پایان عملیات.
۰۳ طراحی مسیر و رابط‌ها هماهنگ‌کردن ورودی میکسر، مسیر انتقال، شیرها، فیلترها، نقاط دسترسی و تجهیزات کنترل.
۰۴ بازبینی و راه‌اندازی بررسی عملکرد، نشتی، تخلیه، پاک‌سازی، دسترسی تعمیراتی و هماهنگی اپراتور با دستورالعمل‌های کاری.

تمرکز بر بهداشت و محصورسازی

در خطوط دارویی، غذایی، شیمیایی و سایر فرایندهای حساس، محصورسازی مسیر ماده اهمیت زیادی دارد. ورود و خروج پودر از نقاط باز، انتقال دستی و اتصالات نامناسب می‌تواند هم خطر انتشار گردوغبار ایجاد کند و هم برنامه نظافت را پیچیده‌تر سازد.

سیستم‌های انتقال خلأ معمولاً در فشار منفی کار می‌کنند. در صورت وجود نشتی، جریان هوا به سمت داخل سیستم حرکت می‌کند و این اصل می‌تواند به کاهش خروج گردوغبار به محیط کمک کند. با این حال، این ویژگی جایگزین طراحی صحیح، انتخاب فیلتر، آب‌بندی مناسب، برنامه تعمیرات و ارزیابی اختصاصی خطرات سایت نیست.

برای میکسرهای بهداشتی، باید میان نیاز به دسترسی و نیاز به محصورسازی تعادل برقرار شود. درپوش‌ها و دریچه‌های بازدید باید امکان بازرسی داشته باشند، اما هم‌زمان از بازماندن مسیر ماده در زمان انتقال جلوگیری شود و با روش شست‌وشو و شرایط دمایی فرایند سازگار باشند.

در طراحی فیلتر، روش تمیزکاری، امکان تعویض ایمن، جلوگیری از برگشت ماده نامطلوب و کنترل ذرات خروجی باید بررسی شود. در برخی کاربردها، استفاده از فیلتراسیون با راندمان بالاتر می‌تواند موردنیاز باشد، اما انتخاب فیلتر و سطح حفاظت باید براساس ارزیابی ماده، الزامات کارخانه و مقررات قابل‌اعمال انجام شود.

مستندات موجود به مسیر محصور ماده، تمیزکاری فیلتر به روش reverse pulse و استفاده از HEPA filtration در برخی آرایش‌ها اشاره می‌کنند. این اطلاعات در Vacuum Powder Transfer System.pdf، صفحات ۷ و ۷۶ و pneumaticconveying.pdf، صفحه ۱۳ آمده است. انتخاب نهایی تجهیزات باید برای هر پروژه جداگانه تأیید شود.

کاربردهای قابل بررسی

این راهکار می‌تواند در پروژه‌هایی بررسی شود که میکسر یا بلندر، بخشی از خط آماده‌سازی، تولید یا بسته‌بندی پودر است.

صنایع دارویی

شارژ بلندرها، انتقال مواد اولیه به تجهیزات فرایندی و کاهش جابه‌جایی دستی در محیط‌هایی که کنترل آلودگی و قابلیت نظافت اهمیت دارد.

صنایع غذایی

انتقال آرد، پودرهای افزودنی، مواد خشک و ترکیبات پودری به میکسرها، با تمرکز بر ترتیب افزودن، کنترل گردوغبار و امکان پاک‌سازی.

مواد شیمیایی و تخصصی

طراحی مسیر انتقال برای مواد پودری با رفتارهای متفاوت، مشروط به بررسی سازگاری مواد، خطرات فرایندی و الزامات ایمنی محل.

اطلاعات موردنیاز برای بررسی اولیه

برای بررسی اولیه یک پروژه شارژ میکسر یا بلندر، ارائه اطلاعات زیر به تعریف راهکار مناسب کمک می‌کند:

  • نام ماده یا گروه مواد و مشخصات کلی محصول
  • چگالی ظاهری، اندازه ذرات و وضعیت جریان‌پذیری در صورت دسترس
  • مقدار هر بچ و مقدار کل انتقال موردنیاز
  • فاصله افقی و عمودی میان نقطه برداشت و میکسر
  • نوع میکسر یا بلندر و اطلاعات مربوط به ورودی و خروجی آن
  • تعداد محصولات و برنامه احتمالی تعویض محصول
  • نیازهای نظافت، بازرسی و دسترسی تعمیراتی
  • محدودیت‌های فضا، ارتفاع، برق، هوای فشرده و تهویه
  • الزامات داخلی کارخانه و ارزیابی‌های ایمنی موجود

پس از دریافت این اطلاعات، می‌توان آرایش کلی، نقاط اتصال، مسیر انتقال، روش کنترل و نیازهای احتمالی تست را به‌صورت پروژه‌محور بررسی کرد. ظرفیت، ابعاد، نوع فیلتر و سایر مشخصات نهایی تنها پس از تکمیل اطلاعات فرایندی و مهندسی قابل تعیین هستند.
