industrial mixer-fa راهنمای مهندسی اختلاط صنعتی سیستمهای میکسر صنعتی برای صنایع لبنی، نوشیدنی، دارویی، غذایی و فرآیندی راهنمای جامع انتخاب، طراحی و کاربرد میکسرهای صنعتی در مخازن ذخیره، مخازن پروسس، راکتورها، محصولات ویسکوز، سیستمهای بهداشتی و خطوط فرآیندی. میکسر صنعتی فقط یک موتور و یک پروانه نیست. انتخاب صحیح میکسر به نوع محصول، ویسکوزیته، هندسه مخزن، هدف اختلاط، انتقال حرارت، الزامات بهداشتی، نوع آببندی، توان موتور و شرایط بهرهبرداری وابسته است. کاربردها دستهبندی میکسرها انتخاب میکسر انواع پروانه نصب از بالا، پایین و کنار اجزای میکسر آببندی و نشتی طراحی بهداشتی و GMP فرمولهای توان سوالات متداول نکته کلیدی در طراحی مخزنهای همزندار، انتخاب میکسر باید بر اساس فرآیند انجام شود، نه صرفاً بر اساس حجم مخزن. مخزن ذخیره شیر خام، مخزن نوشیدنی، راکتور شیمیایی و دیگ تولید پنیر خامهای، هرکدام رفتار سیال، نیاز اختلاط و الزامات بهداشتی متفاوتی دارند. کاربردهای میکسر صنعتی در صنایع مختلف هدف اصلی میکسر ایجاد گردش، یکنواختی، انتقال حرارت بهتر، تعلیق ذرات، حل کردن پودرها، امولسیونسازی یا جلوگیری از تهنشینی است. اما نوع میکسر در هر صنعت و هر محصول متفاوت انتخاب میشود. 🥛 میکسر پایینزن برای مخازن ذخیره شیر خام در مخازن ذخیره شیر خام که معمولاً حجمهای بسیار بزرگ دارند و میتوانند از حدود ۵۰ تن شروع شوند، استفاده از میکسر پایینزن یا Bottom-Entry Mixer باعث گردش آرام شیر در داخل مخزن میشود. هدف در این کاربرد، همگن نگه داشتن شیر، جلوگیری از جداشدگی چربی، جلوگیری از نقاط راکد و حفظ یکنواختی دمایی است؛ بدون آنکه کف، هوادهی یا آسیب به محصول ایجاد شود. 🧃 میکسرهای بالازن برای لبنیات و نوشیدنی میکسرهای Top-Entry در مخازن پروسس لبنی، نوشیدنی، شربت، دوغ، آبمیوه، سسهای رقیق و محلولهای غذایی کاربرد گسترده دارند. این میکسرها میتوانند برای اختلاط عمومی، انحلال مواد افزودنی، یکنواختسازی دما، مخلوطسازی پودرها و آمادهسازی بچهای تولید استفاده شوند. ⚗️ میکسر راکتور و مخازن فرآیندی در راکتورها، میکسر علاوه بر اختلاط، نقش مهمی در انتقال حرارت، کنترل واکنش، توزیع مواد اولیه، جلوگیری از نقاط داغ و افزایش یکنواختی فرآیند دارد. انتخاب نوع شفت، پروانه، آببندی، دور، گیربکس و توان موتور در راکتور باید با توجه به فشار، دما، ویسکوزیته، خوردگی، خلأ یا شرایط انفجاری انجام شود. چرا مخزن بزرگ شیر خام به میکسر آرام نیاز دارد؟ در مخزن ذخیره شیر خام، هدف ایجاد اختلاط شدید نیست؛ بلکه ایجاد گردش ملایم و پیوسته است. اگر محصول بدون حرکت باقی بماند، امکان جدایش فاز چربی، اختلاف دما و ایجاد نقاط راکد وجود دارد. میکسر پایینزن به دلیل نصب در پایین مخزن، امکان گردش مؤثر در حجم زیاد را فراهم میکند و برای مخازن بزرگ که دسترسی از بالا یا نصب شفت بلند دشوار است، گزینهای کاربردی و بهداشتی محسوب میشود. 🧀 محصولات ویسکوز مانند پنیر خامهای محصولاتی مانند پنیر خامهای، کرمها، سسهای غلیظ و محصولات لبنی ویسکوز به میکسرهای سنگینتر و معمولاً سیستم Scraper نیاز دارند. اسکرپر سطح داخلی مخزن را تمیز میکند تا محصول سوخته یا چسبیده، مانع انتقال حرارت نشود. این موضوع در مخازن حرارتی و دیوارهدار اهمیت زیادی دارد. 🔁 میکسر کانتر یا Counter Mixer در بسیاری از محصولات ویسکوز، یک سیستم دوحرکته استفاده میشود؛ اسکرپر وظیفه تمیز کردن دیواره و کمک به انتقال حرارت را دارد، در حالی که میکسر اصلی یا Counter Mixer وظیفه اصلی اختلاط جرم محصول را انجام میدهد. این ترکیب برای محصولاتی که هم نیاز به گرمایش یا سرمایش یکنواخت دارند و هم به اختلاط قوی نیازمندند، بسیار کاربردی است. دستهبندی میکسرها بر اساس نوع نصب و وظیفه فرآیندی یکی از روشهای درست برای انتخاب میکسر، دستهبندی آن بر اساس محل نصب، هدف اختلاط و نوع پروانه است. ۱. بر اساس محل نصب میکسر بالازن: نصب روی سقف یا پل مخزن میکسر پایینزن: نصب از کف مخزن، مناسب برای طراحیهای بهداشتی و مخازن بزرگ میکسر کنارزن: مناسب مخازن ذخیره بزرگ، نفتی، دوغاب و سیالات حجیم میکسر پرتابل: قابل نصب روی مخازن کوچک یا موقت میکسر اینلاین: اختلاط در مسیر لوله برای تولید پیوسته ۲. بر اساس وظیفه اختلاط اختلاط عمومی و یکنواختسازی تعلیق ذرات جامد حل کردن پودرها در مایع امولسیونسازی و دیسپرس کردن کمک به انتقال حرارت جلوگیری از تهنشینی اختلاط آرام محصولات حساس به کف یا برش ۳. بر اساس نوع پروانه پروانه ملخی یا Propeller هیدروفویل یا Hydrofoil پره زاویهدار یا Pitched Blade پدل یا Paddle انکر یا Anchor ریبون یا Helical Ribbon دیسک دندانهدار یا Saw-Tooth Disperser روتور-استاتور High Shear چگونه نوع میکسر مناسب انتخاب میشود؟ انتخاب میکسر مناسب باید با تحلیل محصول، مخزن، شرایط فرآیند و الزامات بهداشتی انجام شود. استفاده از یک مدل ثابت برای همه مخازن، معمولاً باعث عملکرد ضعیف یا مصرف انرژی غیرضروری میشود. عوامل اصلی در انتخاب میکسر ویسکوزیته محصول در دمای شروع، دمای کاری و پایان فرآیند حجم مخزن، قطر مخزن، ارتفاع مایع و نوع کف مخزن هدف فرآیند: اختلاط، گرمایش، سرمایش، تعلیق، حل کردن یا امولسیونسازی حساسیت محصول به برش، کف کردن یا هوادهی وجود ذرات جامد، پودر، کریستال یا الیاف نیاز به CIP، SIP، شستوشوی کامل و طراحی بدون نقطه مرده فشار، خلأ، دما، خورندگی و خطرات ایمنی فرآیند نوع آببندی، یاتاقان، گیربکس، VFD و توان موتور نکته مهندسی: در بسیاری از پروژهها، توان موتور بر اساس حجم مخزن حدس زده میشود. اما روش صحیح این است که ابتدا نوع جریان، ویسکوزیته، قطر پروانه، سرعت دورانی، عدد توان و شرایط راهاندازی بررسی شود. راهنمای انتخاب نوع پروانه میکسر پروانه یا Impeller قلب عملکرد میکسر است. نوع پروانه تعیین میکند جریان غالب در مخزن محوری، شعاعی، مماسی، کمبرش یا پربرش باشد. پروانه ملخی و هیدروفویل برای سیالات رقیق تا ویسکوزیته متوسط، گردش محوری قوی، اختلاط عمومی، مخازن شیر، نوشیدنی، محلولهای غذایی و جلوگیری از تهنشینی سبک مناسب هستند. پره زاویهدار Pitched Blade Turbine برای ایجاد ترکیبی از جریان محوری و شعاعی استفاده میشود و در مخازن فرآیندی، راکتورها و اختلاط عمومی کاربرد زیادی دارد. پدل و پره تخت پدل برای اختلاط آرام، سرعت پایین، سیالات حساس و کاربردهایی که به برش زیاد نیاز ندارند مناسب است. در برخی مخازن ساده، گزینهای اقتصادی و قابل اعتماد است. انکر یا Anchor برای محصولات ویسکوز و مخازن حرارتی مناسب است. انکر میتواند جریان نزدیک دیواره ایجاد کند و در ترکیب با اسکرپر، انتقال حرارت را بهبود دهد. ریبون و هلیکال ریبون برای محصولات بسیار غلیظ، خمیرها، کرمها و مواد با ویسکوزیته بالا استفاده میشود. این پروانهها حرکت بالا و پایین محصول را بهتر انجام میدهند. High Shear و دیسپرسر برای پودرگیری، امولسیونسازی، شکستن آگلومرهها، دیسپرس کردن رنگدانهها، مواد آرایشی، دارویی، سسها و فرآیندهایی که به برش بالا نیاز دارند استفاده میشود. مقایسه میکسر بالازن، پایینزن و کنارزن محل نصب میکسر روی رفتار جریان، تعمیرات، بهداشت، طول شفت، نوع آببندی و کاربرد نهایی اثر مستقیم دارد. نوع نصب کاربرد رایج مزیت اصلی نکات طراحی بالازن مخازن پروسس، راکتورها، لبنیات، نوشیدنی انعطافپذیری بالا و امکان نصب انواع پروانه نیاز به بررسی طول شفت، لرزش، یاتاقان و آببندی پایینزن مخازن شیر خام، مخازن بهداشتی، مخازن با سطح مایع متغیر گردش مؤثر، طراحی فشرده و مناسب برای تخلیه و شستوشو آببندی بهداشتی و جلوگیری از نشتی بسیار مهم است کنارزن مخازن ذخیره بزرگ، مخازن نفتی، دوغاب، سیالات حجیم مناسب برای حجم زیاد و گردش جانبی در مخازن بزرگ زاویه نصب، جلوگیری از ورتکس و الگوی جریان باید دقیق بررسی شود اینلاین اختلاط در مسیر لوله، امولسیون، پودرگیری، تولید پیوسته اشغال فضای کمتر و امکان کار در فرآیندهای پیوسته دبی، افت فشار، نوع محصول و نیاز به شستوشو اهمیت دارد جمعبندی نصب: میکسر بالازن برای انعطاف طراحی و مخازن پروسس رایج است، میکسر پایینزن برای برخی مخازن بهداشتی و ذخیره بزرگ مانند شیر خام کاربرد دارد، و میکسر کنارزن بیشتر در مخازن حجیم و ذخیرهای استفاده میشود. انتخاب نهایی باید با توجه به فرآیند، محصول، حجم، بهداشت، تعمیرات و نوع آببندی انجام شود. اجزای اصلی میکسر صنعتی میکسر صنعتی مجموعهای از اجزای مکانیکی، الکتریکی و فرآیندی است. عملکرد صحیح میکسر به هماهنگی موتور، گیربکس، شفت، پروانه، آببند، یاتاقان، کوپلینگ و سازه نصب وابسته است. اجزای مکانیکی و فرآیندی میکسر موتور: تأمینکننده توان مکانیکی مورد نیاز برای چرخش پروانه گیربکس: کاهش دور و افزایش گشتاور برای رسیدن به سرعت مناسب اختلاط شفت: انتقالدهنده گشتاور از موتور یا گیربکس به پروانه پروانه: ایجادکننده جریان و نیروی اختلاط داخل مخزن کوپلینگ: اتصال بین موتور، گیربکس و شفت، با امکان جذب بخشی از ناهمراستایی یاتاقان: پشتیبانی از شفت و کنترل بارهای شعاعی یا محوری آببند: جلوگیری از نشتی محصول یا ورود آلودگی به داخل مخزن فلنج یا پایه نصب: اتصال مکانیکی میکسر به مخزن، پل یا فریم نگهدارنده موتور و گیربکس توان موتور و نسبت گیربکس باید بر اساس ویسکوزیته محصول، قطر پروانه، سرعت دوران، گشتاور راهاندازی و زمان کارکرد انتخاب شود. انتخاب موتور فقط بر اساس حجم مخزن کافی نیست. در بسیاری از فرآیندها استفاده از VFD یا اینورتر کمک میکند سرعت میکسر با توجه به مرحله فرآیند، دما، ویسکوزیته یا حساسیت محصول تنظیم شود. شفت و پروانه طول شفت، قطر شفت، نوع اتصال پروانه، بالانس، جلوگیری از لرزش و مقاومت مکانیکی در برابر گشتاور اهمیت زیادی دارد. در میکسرهای بالازن با شفت بلند، بررسی خمش، ارتعاش، تکیهگاه میانی و شرایط نصب ضروری است. در طراحیهای بهداشتی، اتصال شفت و پروانه باید قابل شستوشو و بدون نقاط مرده باشد. بافل یا مانع داخلی مخزن در برخی مخازن، استفاده از بافل باعث کاهش گردابه، افزایش آشفتگی مفید و بهبود اختلاط میشود. اما در صنایع بهداشتی، طراحی بافل باید بهگونهای باشد که تمیزکاری سخت نشود و محصول در پشت آن تجمع نکند. کنترل و ابزار دقیق در سیستمهای پیشرفته، سرعت میکسر، جریان موتور، دما، فشار، سطح مایع، زمان اختلاط و وضعیت ایمنی میتواند توسط تابلو کنترل یا PLC مدیریت شود. آببندی، نشتی و کنترل آلودگی در میکسر صنعتی آببندی یکی از حساسترین بخشهای طراحی میکسر است، زیرا محل عبور شفت میتواند نقطهای برای نشتی محصول، ورود هوا، ورود گردوغبار یا آلودگی و حتی ورود روانکار به داخل مخزن باشد. آببند مکانیکی Mechanical Seal در بسیاری از مخازن فرآیندی، بهداشتی، دارویی و تحت فشار استفاده میشود. این نوع آببند میتواند برای جلوگیری از نشتی محصول و کنترل آلودگی بسیار مؤثر باشد. انتخاب نوع آببند باید بر اساس فشار، دما، نوع محصول، خورندگی، ویسکوزیته و نیاز به شستوشو انجام شود. آببند لبدار یا پکینگ در برخی کاربردهای سادهتر، آببندهای لبدار یا پکینگ استفاده میشوند. این گزینهها ممکن است اقتصادیتر باشند، اما برای همه فرآیندهای بهداشتی یا حساس مناسب نیستند. در محصولات غذایی و دارویی، ریسک سایش، نشتی، تجمع آلودگی و تمیزکاری باید با دقت بررسی شود. طراحی بدون ورود روانکار در مخازن بهداشتی، باید از ورود روغن یا گریس گیربکس، یاتاقان یا اجزای مکانیکی به داخل محصول جلوگیری شود. جهت قرارگیری موتور، آببندی، فاصله اجزای مکانیکی و مسیر احتمالی نشتی اهمیت زیادی دارد. نکته مهم: در صنایع لبنی، نوشیدنی، دارویی و غذایی، نشتی فقط یک مشکل مکانیکی نیست؛ بلکه میتواند باعث آلودگی محصول، توقف تولید، برگشت محصول، مشکل کیفی و افزایش هزینههای شستوشو شود. طراحی بهداشتی، GMP و جلوگیری از آلودگی در صنایع لبنی، غذایی، نوشیدنی و دارویی، میکسر باید با اصول طراحی بهداشتی و الزامات GMP هماهنگ باشد. هدف این است که محصول در نقاط مرده باقی نماند، تمیزکاری کامل انجام شود و ریسک آلودگی کاهش یابد. اصول طراحی بهداشتی در میکسر استفاده از متریال مناسب مانند استنلس استیل 304 یا 316L بر اساس نوع محصول کاهش نقاط مرده، شکافها، گوشههای تیز و نواحی تجمع محصول سطوح قابل شستوشو و مناسب برای تماس با محصول طراحی مناسب شفت، پروانه و اتصالات برای جلوگیری از باقیماندن مواد امکان شستوشوی دستی، CIP یا SIP بسته به نوع فرآیند جلوگیری از ورود روانکار، گردوغبار یا آلودگی خارجی به داخل محصول دسترسی مناسب برای بازرسی، سرویس و نگهداری اهمیت CIP و شستوشو در بسیاری از خطوط لبنی، نوشیدنی و دارویی، تجهیزات باید قابلیت شستوشوی مؤثر داشته باشند. پروانه، شفت، آببند، ناحیه نصب و داخل مخزن نباید نقاطی ایجاد کنند که محل تجمع محصول یا رشد میکروبی باشد. اگر طراحی میکسر با CIP هماهنگ نباشد، حتی یک مخزن باکیفیت نیز ممکن است در شستوشو دچار مشکل شود. GMP در انتخاب میکسر در محیطهای GMP، فقط عملکرد اختلاط کافی نیست. کیفیت سطح، متریال، جوشکاری، قابلیت تمیزکاری، کنترل آلودگی، مستندات فنی و مسیرهای احتمالی نشتی نیز باید بررسی شوند. در محصولات حساس، انتخاب آببند، محل نصب موتور و گیربکس و جلوگیری از ورود روانکار به محصول اهمیت ویژه دارد. نکته مهندسی: طراحی بهداشتی واقعی یعنی میکسر در کنار مخزن، روش شستوشو، نوع محصول، دمای فرآیند و برنامه نگهداری بررسی شود. یک میکسر مناسب باید هم خوب مخلوط کند و هم تمیز، ایمن و قابل نگهداری باشد. فرمولهای پایه توان و محاسبات میکسر صنعتی محاسبات زیر برای تخمین اولیه عملکرد میکسر استفاده میشوند. این روابط جایگزین طراحی مهندسی کامل نیستند، اما برای درک اثر قطر پروانه، سرعت دوران، چگالی، ویسکوزیته و انتقال حرارت بسیار مهماند. ۱. فرمول توان مصرفی میکسر یکی از روابط پایه برای تخمین توان مصرفی پروانه در رژیمهای اختلاط مشخص به شکل زیر است: P = Np × ρ × N³ × D⁵ P: توان مصرفی میکسر بر حسب وات W Np: عدد توان یا Power Number وابسته به نوع پروانه و رژیم جریان ρ: چگالی سیال بر حسب kg/m³ N: سرعت دوران پروانه بر حسب دور بر ثانیه rps D: قطر پروانه بر حسب متر نکته: قطر پروانه در این رابطه با توان پنجم وارد میشود؛ بنابراین افزایش کوچک در قطر پروانه میتواند توان مورد نیاز را بهطور قابل توجهی افزایش دهد. ۲. سرعت نوک پروانه یا Tip Speed سرعت نوک پروانه برای بررسی شدت برش، کفسازی، هوادهی، آسیب به محصول و میزان آشفتگی جریان استفاده میشود. Vtip = π × D × N Vtip: سرعت نوک پروانه بر حسب m/s π: عدد پی، تقریباً 3.14 D: قطر پروانه بر حسب متر N: سرعت دوران بر حسب دور بر ثانیه در محصولات حساس مانند شیر، نوشیدنیهای کفزا، سسها و محصولات دارویی، کنترل Tip Speed برای جلوگیری از کف، اکسیداسیون و تخریب بافت محصول اهمیت دارد. ۳. عدد رینولدز در اختلاط عدد رینولدز مشخص میکند که جریان داخل مخزن آرام، گذرا یا آشفته است. Re = ρ × N × D² / μ Re: عدد رینولدز ρ: چگالی سیال بر حسب kg/m³ N: سرعت دوران بر حسب rps D: قطر پروانه بر حسب متر μ: ویسکوزیته دینامیکی سیال بر حسب Pa.s در سیالات رقیق مانند آب، شیر و نوشیدنیها جریان معمولاً آشفتهتر است؛ اما در محصولات غلیظ مانند پنیر خامهای، کرم، رب و سسها، جریان میتواند آرام یا گذرا باشد. ۴. رابطه پایه انتقال حرارت در مخزن همزندار در مخازنی که دارای ژاکت حرارتی، کویل یا سطح تبادل حرارت هستند، رابطه پایه انتقال حرارت به شکل زیر است: Q = U × A × ΔT Q: نرخ انتقال حرارت بر حسب وات W U: ضریب کلی انتقال حرارت W/m².K A: سطح مؤثر انتقال حرارت بر حسب m² ΔT: اختلاف دمای مؤثر بین سیال گرم و سرد میکسر مناسب باعث کاهش لایههای ساکن نزدیک دیواره، یکنواخت شدن دمای محصول و بهبود انتقال حرارت در فرآیندهایی مانند پاستوریزاسیون، گرمکردن شربت، تولید سس و فرآیندهای دارویی میشود. مثال ساده محاسبه توان میکسر فرض کنید چگالی سیال 1000 kg/m³، قطر پروانه 0.35 متر، سرعت دوران 2 دور بر ثانیه و عدد توان پروانه 1.5 باشد. P = 1.5 × 1000 × 2³ × 0.35⁵ P ≈ 63 W این عدد فقط یک تخمین اولیه است. در طراحی واقعی باید راندمان گیربکس، نوع پروانه، شکل مخزن، وجود بافل، ارتفاع مایع، ویسکوزیته، شرایط راهاندازی، ضریب اطمینان و هدف فرآیند نیز بررسی شود. سوالات متداول درباره میکسر صنعتی در انتخاب میکسر صنعتی، پرسشهای زیادی درباره نوع نصب، توان موتور، نوع پروانه، ویسکوزیته، آببندی، طراحی بهداشتی و کاربردهای لبنی، غذایی و دارویی مطرح میشود. آیا حجم مخزن برای انتخاب میکسر کافی است؟ خیر. حجم مخزن فقط یکی از پارامترهاست. ویسکوزیته، نوع محصول، هدف فرآیند، قطر و ارتفاع مخزن، نوع پروانه، سرعت دوران، نیاز به انتقال حرارت، کفزایی و الزامات بهداشتی نیز باید بررسی شوند. برای مخزن شیر خام چه نوع میکسری مناسب است؟ در بسیاری از مخازن بزرگ شیر خام، میکسر پایینزن با گردش آرام استفاده میشود. هدف ایجاد اختلاط شدید نیست، بلکه جلوگیری از جدایش چربی، یکنواختی دما و کاهش نقاط راکد است. تفاوت میکسر Top Entry و Bottom Entry چیست؟ میکسر بالازن از بالای مخزن نصب میشود و برای بسیاری از مخازن پروسس و راکتورها مناسب است. میکسر پایینزن از کف مخزن نصب میشود و در برخی کاربردهای بهداشتی، مخازن بزرگ یا مخازن با محدودیت نصب از بالا مزیت دارد. برای محصولات غلیظ مثل پنیر خامهای چه سیستمی لازم است؟ برای محصولات ویسکوز معمولاً به میکسرهای سنگینتر، پروانههای انکر یا ریبون، اسکرپر و گاهی Counter Mixer نیاز است. هدف، حرکت دادن کل جرم محصول، جلوگیری از چسبندگی به دیواره و بهبود انتقال حرارت است. آیا High Shear Mixer برای همه محصولات بهتر است؟ خیر. High Shear برای امولسیونسازی، پودرگیری و دیسپرس کردن مناسب است، اما برای محصولات حساس به برش، کفزا یا دارای بافت حساس ممکن است مناسب نباشد. چرا آببندی در میکسرهای بهداشتی مهم است؟ زیرا ناحیه عبور شفت میتواند محل نشتی، ورود آلودگی یا ورود روانکار باشد. در صنایع غذایی، لبنی، نوشیدنی و دارویی، آببندی مناسب برای کیفیت محصول و ایمنی فرآیند ضروری است. جمعبندی مهندسی انتخاب میکسر صنعتی میکسر صنعتی باید بر اساس هدف فرآیند، نوع محصول، ویسکوزیته، هندسه مخزن، نوع پروانه، محل نصب، توان موتور، الزامات بهداشتی و شرایط بهرهبرداری انتخاب شود. نتیجه نهایی یک میکسر مناسب فقط محصول را نمیچرخاند؛ بلکه باید یکنواختی، کنترل دما، کیفیت محصول، بهداشت، ایمنی، قابلیت شستوشو و پایداری فرآیند را تأمین کند. برای انتخاب درست، باید اطلاعات فرآیندی کامل بررسی شود و سپس نوع نصب، پروانه، سرعت، توان، آببندی و جزئیات مکانیکی تعیین گردد. برای فرایند یا مخازنتان به میکسر نیاز دارید؟ برای انتخاب یا طراحی میکسر صنعتی متناسب با مخزن، محصول و فرآیند خود، میتوانید اطلاعاتی مانند حجم مخزن، نوع محصول، ویسکوزیته، دمای کاری، هدف اختلاط، نیاز به CIP و شرایط نصب را آماده کنید و با تیم فنی مشورت نمایید. ارتباط با فنپاد
🥛 میکسر پایینزن برای مخازن ذخیره شیر خام در مخازن ذخیره شیر خام که معمولاً حجمهای بسیار بزرگ دارند و میتوانند از حدود ۵۰ تن شروع شوند، استفاده از میکسر پایینزن یا Bottom-Entry Mixer باعث گردش آرام شیر در داخل مخزن میشود. هدف در این کاربرد، همگن نگه داشتن شیر، جلوگیری از جداشدگی چربی، جلوگیری از نقاط راکد و حفظ یکنواختی دمایی است؛ بدون آنکه کف، هوادهی یا آسیب به محصول ایجاد شود.
🧃 میکسرهای بالازن برای لبنیات و نوشیدنی میکسرهای Top-Entry در مخازن پروسس لبنی، نوشیدنی، شربت، دوغ، آبمیوه، سسهای رقیق و محلولهای غذایی کاربرد گسترده دارند. این میکسرها میتوانند برای اختلاط عمومی، انحلال مواد افزودنی، یکنواختسازی دما، مخلوطسازی پودرها و آمادهسازی بچهای تولید استفاده شوند.
⚗️ میکسر راکتور و مخازن فرآیندی در راکتورها، میکسر علاوه بر اختلاط، نقش مهمی در انتقال حرارت، کنترل واکنش، توزیع مواد اولیه، جلوگیری از نقاط داغ و افزایش یکنواختی فرآیند دارد. انتخاب نوع شفت، پروانه، آببندی، دور، گیربکس و توان موتور در راکتور باید با توجه به فشار، دما، ویسکوزیته، خوردگی، خلأ یا شرایط انفجاری انجام شود.
🧀 محصولات ویسکوز مانند پنیر خامهای محصولاتی مانند پنیر خامهای، کرمها، سسهای غلیظ و محصولات لبنی ویسکوز به میکسرهای سنگینتر و معمولاً سیستم Scraper نیاز دارند. اسکرپر سطح داخلی مخزن را تمیز میکند تا محصول سوخته یا چسبیده، مانع انتقال حرارت نشود. این موضوع در مخازن حرارتی و دیوارهدار اهمیت زیادی دارد.

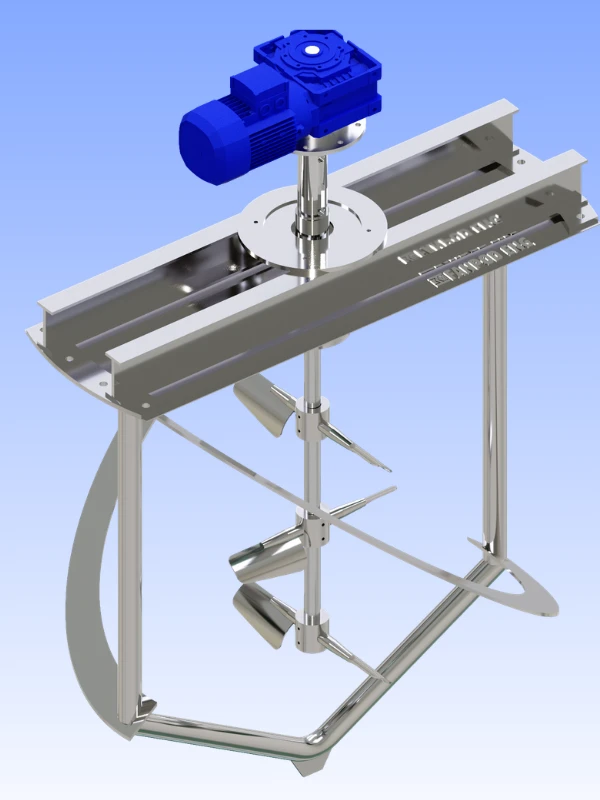

🔁 میکسر کانتر یا Counter Mixer در بسیاری از محصولات ویسکوز، یک سیستم دوحرکته استفاده میشود؛ اسکرپر وظیفه تمیز کردن دیواره و کمک به انتقال حرارت را دارد، در حالی که میکسر اصلی یا Counter Mixer وظیفه اصلی اختلاط جرم محصول را انجام میدهد. این ترکیب برای محصولاتی که هم نیاز به گرمایش یا سرمایش یکنواخت دارند و هم به اختلاط قوی نیازمندند، بسیار کاربردی است.

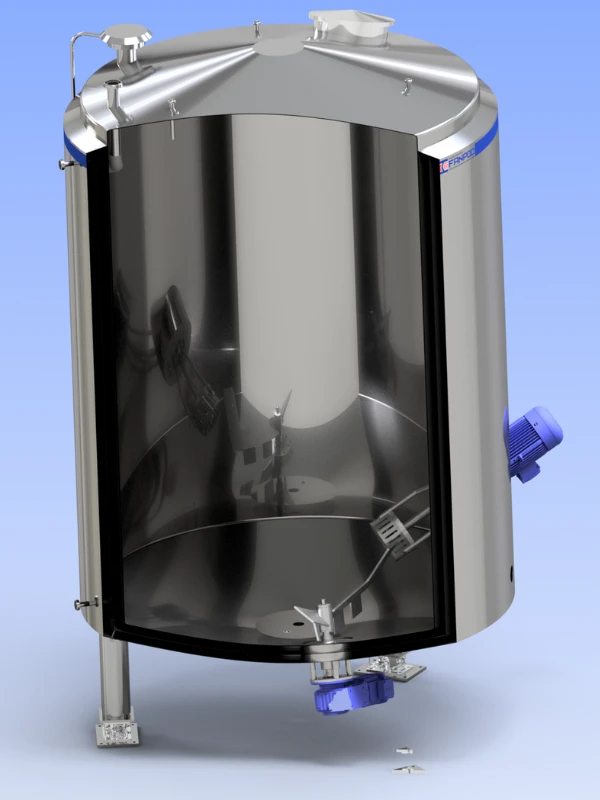

۱. بر اساس محل نصب میکسر بالازن: نصب روی سقف یا پل مخزن میکسر پایینزن: نصب از کف مخزن، مناسب برای طراحیهای بهداشتی و مخازن بزرگ میکسر کنارزن: مناسب مخازن ذخیره بزرگ، نفتی، دوغاب و سیالات حجیم میکسر پرتابل: قابل نصب روی مخازن کوچک یا موقت میکسر اینلاین: اختلاط در مسیر لوله برای تولید پیوسته
۲. بر اساس وظیفه اختلاط اختلاط عمومی و یکنواختسازی تعلیق ذرات جامد حل کردن پودرها در مایع امولسیونسازی و دیسپرس کردن کمک به انتقال حرارت جلوگیری از تهنشینی اختلاط آرام محصولات حساس به کف یا برش
۳. بر اساس نوع پروانه پروانه ملخی یا Propeller هیدروفویل یا Hydrofoil پره زاویهدار یا Pitched Blade پدل یا Paddle انکر یا Anchor ریبون یا Helical Ribbon دیسک دندانهدار یا Saw-Tooth Disperser روتور-استاتور High Shear
پروانه ملخی و هیدروفویل برای سیالات رقیق تا ویسکوزیته متوسط، گردش محوری قوی، اختلاط عمومی، مخازن شیر، نوشیدنی، محلولهای غذایی و جلوگیری از تهنشینی سبک مناسب هستند.
پره زاویهدار Pitched Blade Turbine برای ایجاد ترکیبی از جریان محوری و شعاعی استفاده میشود و در مخازن فرآیندی، راکتورها و اختلاط عمومی کاربرد زیادی دارد.
پدل و پره تخت پدل برای اختلاط آرام، سرعت پایین، سیالات حساس و کاربردهایی که به برش زیاد نیاز ندارند مناسب است. در برخی مخازن ساده، گزینهای اقتصادی و قابل اعتماد است.

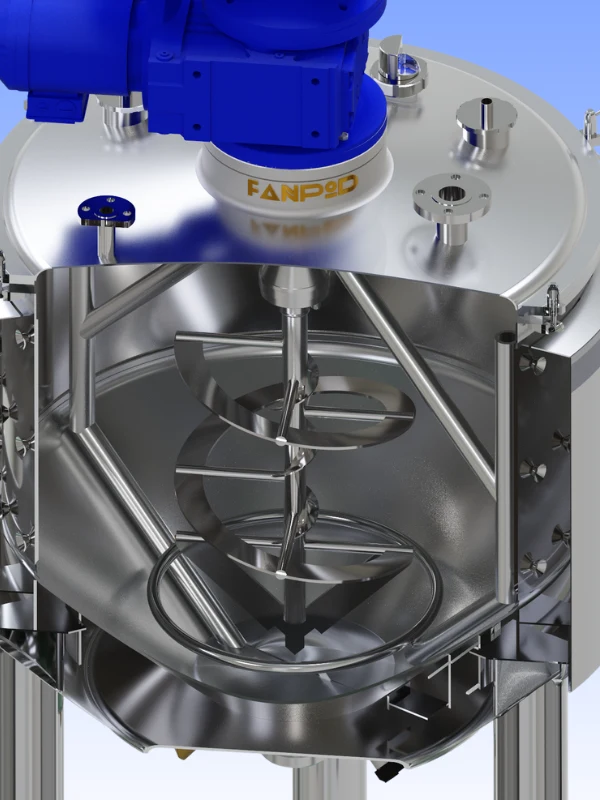

انکر یا Anchor برای محصولات ویسکوز و مخازن حرارتی مناسب است. انکر میتواند جریان نزدیک دیواره ایجاد کند و در ترکیب با اسکرپر، انتقال حرارت را بهبود دهد.
ریبون و هلیکال ریبون برای محصولات بسیار غلیظ، خمیرها، کرمها و مواد با ویسکوزیته بالا استفاده میشود. این پروانهها حرکت بالا و پایین محصول را بهتر انجام میدهند.

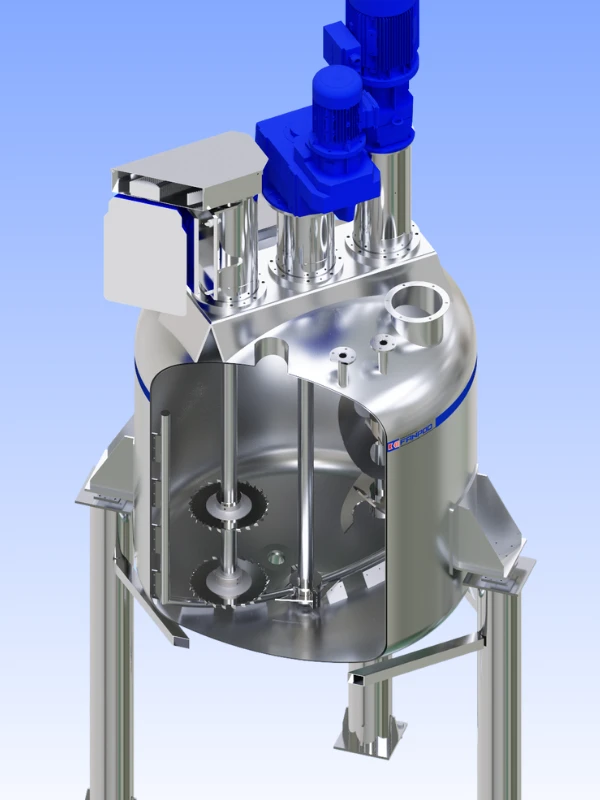

High Shear و دیسپرسر برای پودرگیری، امولسیونسازی، شکستن آگلومرهها، دیسپرس کردن رنگدانهها، مواد آرایشی، دارویی، سسها و فرآیندهایی که به برش بالا نیاز دارند استفاده میشود.
موتور و گیربکس توان موتور و نسبت گیربکس باید بر اساس ویسکوزیته محصول، قطر پروانه، سرعت دوران، گشتاور راهاندازی و زمان کارکرد انتخاب شود. انتخاب موتور فقط بر اساس حجم مخزن کافی نیست. در بسیاری از فرآیندها استفاده از VFD یا اینورتر کمک میکند سرعت میکسر با توجه به مرحله فرآیند، دما، ویسکوزیته یا حساسیت محصول تنظیم شود.
شفت و پروانه طول شفت، قطر شفت، نوع اتصال پروانه، بالانس، جلوگیری از لرزش و مقاومت مکانیکی در برابر گشتاور اهمیت زیادی دارد. در میکسرهای بالازن با شفت بلند، بررسی خمش، ارتعاش، تکیهگاه میانی و شرایط نصب ضروری است. در طراحیهای بهداشتی، اتصال شفت و پروانه باید قابل شستوشو و بدون نقاط مرده باشد.
بافل یا مانع داخلی مخزن در برخی مخازن، استفاده از بافل باعث کاهش گردابه، افزایش آشفتگی مفید و بهبود اختلاط میشود. اما در صنایع بهداشتی، طراحی بافل باید بهگونهای باشد که تمیزکاری سخت نشود و محصول در پشت آن تجمع نکند.
کنترل و ابزار دقیق در سیستمهای پیشرفته، سرعت میکسر، جریان موتور، دما، فشار، سطح مایع، زمان اختلاط و وضعیت ایمنی میتواند توسط تابلو کنترل یا PLC مدیریت شود.
آببند مکانیکی Mechanical Seal در بسیاری از مخازن فرآیندی، بهداشتی، دارویی و تحت فشار استفاده میشود. این نوع آببند میتواند برای جلوگیری از نشتی محصول و کنترل آلودگی بسیار مؤثر باشد. انتخاب نوع آببند باید بر اساس فشار، دما، نوع محصول، خورندگی، ویسکوزیته و نیاز به شستوشو انجام شود.
آببند لبدار یا پکینگ در برخی کاربردهای سادهتر، آببندهای لبدار یا پکینگ استفاده میشوند. این گزینهها ممکن است اقتصادیتر باشند، اما برای همه فرآیندهای بهداشتی یا حساس مناسب نیستند. در محصولات غذایی و دارویی، ریسک سایش، نشتی، تجمع آلودگی و تمیزکاری باید با دقت بررسی شود.
طراحی بدون ورود روانکار در مخازن بهداشتی، باید از ورود روغن یا گریس گیربکس، یاتاقان یا اجزای مکانیکی به داخل محصول جلوگیری شود. جهت قرارگیری موتور، آببندی، فاصله اجزای مکانیکی و مسیر احتمالی نشتی اهمیت زیادی دارد.
اهمیت CIP و شستوشو در بسیاری از خطوط لبنی، نوشیدنی و دارویی، تجهیزات باید قابلیت شستوشوی مؤثر داشته باشند. پروانه، شفت، آببند، ناحیه نصب و داخل مخزن نباید نقاطی ایجاد کنند که محل تجمع محصول یا رشد میکروبی باشد. اگر طراحی میکسر با CIP هماهنگ نباشد، حتی یک مخزن باکیفیت نیز ممکن است در شستوشو دچار مشکل شود.
GMP در انتخاب میکسر در محیطهای GMP، فقط عملکرد اختلاط کافی نیست. کیفیت سطح، متریال، جوشکاری، قابلیت تمیزکاری، کنترل آلودگی، مستندات فنی و مسیرهای احتمالی نشتی نیز باید بررسی شوند. در محصولات حساس، انتخاب آببند، محل نصب موتور و گیربکس و جلوگیری از ورود روانکار به محصول اهمیت ویژه دارد.
آیا حجم مخزن برای انتخاب میکسر کافی است؟ خیر. حجم مخزن فقط یکی از پارامترهاست. ویسکوزیته، نوع محصول، هدف فرآیند، قطر و ارتفاع مخزن، نوع پروانه، سرعت دوران، نیاز به انتقال حرارت، کفزایی و الزامات بهداشتی نیز باید بررسی شوند.
برای مخزن شیر خام چه نوع میکسری مناسب است؟ در بسیاری از مخازن بزرگ شیر خام، میکسر پایینزن با گردش آرام استفاده میشود. هدف ایجاد اختلاط شدید نیست، بلکه جلوگیری از جدایش چربی، یکنواختی دما و کاهش نقاط راکد است.
تفاوت میکسر Top Entry و Bottom Entry چیست؟ میکسر بالازن از بالای مخزن نصب میشود و برای بسیاری از مخازن پروسس و راکتورها مناسب است. میکسر پایینزن از کف مخزن نصب میشود و در برخی کاربردهای بهداشتی، مخازن بزرگ یا مخازن با محدودیت نصب از بالا مزیت دارد.
برای محصولات غلیظ مثل پنیر خامهای چه سیستمی لازم است؟ برای محصولات ویسکوز معمولاً به میکسرهای سنگینتر، پروانههای انکر یا ریبون، اسکرپر و گاهی Counter Mixer نیاز است. هدف، حرکت دادن کل جرم محصول، جلوگیری از چسبندگی به دیواره و بهبود انتقال حرارت است.
آیا High Shear Mixer برای همه محصولات بهتر است؟ خیر. High Shear برای امولسیونسازی، پودرگیری و دیسپرس کردن مناسب است، اما برای محصولات حساس به برش، کفزا یا دارای بافت حساس ممکن است مناسب نباشد.
چرا آببندی در میکسرهای بهداشتی مهم است؟ زیرا ناحیه عبور شفت میتواند محل نشتی، ورود آلودگی یا ورود روانکار باشد. در صنایع غذایی، لبنی، نوشیدنی و دارویی، آببندی مناسب برای کیفیت محصول و ایمنی فرآیند ضروری است.
