BEL • Dairy Process Skid • Hygienic Integration • Automation طراحی و یکپارچهسازی اسکید فرایندی پنیر شامل Creaming Tank، Buffer Tank، ابزار دقیق، پایپینگ بهداشتی و کنترل پروژه BEL یک نمونه واقعی از اجرای process skid در صنعت لبنیات بود؛ پروژهای که در آن تمرکز فقط روی انتقال محصول قرار نداشت، بلکه بر طراحی یک سیستم بهداشتی، قابلکنترل، پایدار و منطبق با منطق واقعی تولید متمرکز بود. در این پروژه، Creaming Tank بهعنوان نقطه اصلی اختلاط، گرمسازی و تزریق افزودنی عمل میکرد، Buffer Tank پس از هموژنایزر برای تثبیت دما و یکنواختسازی جریان به کار گرفته شد، و مجموعهای از پمپهای sanitary، ولوهای کنترلی، فلومتر جرمی، سنسورهای دما و سطح، خطوط بخار، آب و CIP و همچنین تبادل سیگنال با PLC بالادست و پاییندست، همگی در قالب یک معماری یکپارچه کنار هم قرار گرفتند. ارزش این پروژه در آن بود که بهجای نگاه تجهیزمحور، یک نگاه فرایندمحور اتخاذ شد. یعنی هر جزء از سیستم، از مخزن و پمپ گرفته تا ولو، فلومتر و منطق کنترلی، بر اساس نقش واقعی خود در زنجیره تولید تعریف شد. نتیجه نهایی یک اسکید عملیاتی بود که میتوانست محصول را از Stephan Cooker دریافت کند، در مخزن اصلی condition نماید، پس از Homogenizer در Buffer Tank پایدار نگه دارد و سپس با دبی کنترلشده و هماهنگ با سرعت ماشین پرکن، به hopper منتقل کند. مشاهده جزئیات پروژه سوالات متداول فنی مشخصات کلیدی پروژه Creaming Tank برای اختلاط و گرمسازی Buffer Tank پس از Homogenizer Endress+Hauser Mass Flow Meter SAMSON Control Valves Piping DN 51 SS316/316L کنترل VSD و اتوماسیون PLC منطق CIP یکپارچه با خط مروری بر پروژه یک اسکید واقعی برای اتصال فرایند، کنترل دما، پایداری جریان و تغذیه خط پرکنی در پروژه BEL، موضوع فقط نصب چند تجهیز در کنار یکدیگر نبود. نیاز واقعی، ساخت یک سیستم یکپارچه بود که بتواند در محیط لبنی و تحت الزامات بهداشتی، هم از نظر مکانیکی و هم از نظر کنترلی، رفتار قابل اتکا داشته باشد. این پروژه در واقع حلقه اتصال بین بخش آمادهسازی محصول، هموژناسیون و تغذیه ماشین پرکن بود. اسکید بهعنوان هسته پروژه اسکید در این پروژه فقط یک base frame یا مجموعهای از تجهیزات نصبشده روی یک سازه نبود. اسکید در عمل یک واحد فرایندی کامل بود که شامل مخازن، پمپها، خطوط انتقال، فیلترها، ولوها، ابزار دقیق، منطق کنترل، utility connection و الزامات CIP میشد. این نگاه باعث شد کل سامانه بهصورت یک سیستم منسجم دیده شود، نه مجموعهای از اقلام پراکنده. اهمیت پایداری در خط در خطوط لبنی، نوسان دما، نوسان دبی، مچ نبودن سرعت خط بالادست و پاییندست و طراحی غیربهداشتی، همگی میتوانند روی کیفیت نهایی محصول اثر بگذارند. به همین دلیل در این پروژه از Buffer Tank، کنترل بخار مبتنی بر TT، پمپ با VSD و تجهیزات ابزار دقیق مشخص استفاده شد تا رفتار خط قابل پیشبینی و قابل مدیریت باشد. این صفحه بهصورت عمدی بر ویژگیهای خاص و واقعی پروژه BEL تمرکز دارد: ساختار اسکید، نقش هر مخزن، برند تجهیزات کلیدی، منطق گرمایش CIP، پایپینگ بهداشتی، منطق PLC و ارتباط واقعی بین فرایند و ماشینآلات. جای تصویر پروژه نمای کلی اسکید، مخازن و پایپینگ نصبشده این بخش برای درج تصویر اصلی پروژه، نمای کلی اسکید، layout نصب یا عکس واقعی commissioning مناسب است. دامنه مهندسی و اسکید اسکید BEL دقیقاً شامل چه اجزایی بود؟ برای درک درست پروژه BEL باید آن را به اجزای عملکردی تقسیم کرد. هر یک از این اجزا در زنجیره فرایند نقش مشخصی داشت و به همین دلیل انتخاب، جانمایی و یکپارچهسازی آنها باید با دقت انجام میشد. Creaming Tank مخزن اصلی فرایند برای اختلاط، گرمسازی، آمادهسازی محصول و تزریق افزودنیها. این مخزن مرکز conditioning محصول قبل از ادامه مسیر بود و نقش آن فقط نگهداری ساده نبود. Buffer Tank مخزنی که بعد از Homogenizer قرار گرفت تا نوسان جریان را کاهش دهد، دما را نگه دارد و خوراک یکنواختی برای مرحله نهایی انتقال به ماشین پرکن ایجاد کند. پمپهای انتقال در این پروژه از پمپهای sanitary از جمله دو twin screw pump در مسیرهای کلیدی استفاده شد تا انتقال محصول با شرایط مناسب بهداشتی و کنترل دبی انجام شود. ولوها و تجهیزات خط seat valve، butterfly valve، pneumatic valves، تجهیزات ایزولاسیون و همچنین duplex sanitary angle filter با mesh 300 میکرون بخشی از زیرساخت اصلی خط بودند. ابزار دقیق فلومتر جرمی، سنسورهای دما، تجهیزات سطح، فشار و سیگنالهای لازم برای مانیتورینگ و کنترل فرایند روی اسکید در نظر گرفته شدند. اتوماسیون و PLC تبادل سیگنال با Stephan Cooker، هماهنگی با filler، کنترل پمپ با VSD، کنترل دمای CIP و امکان تست دستی تجهیزات همگی در دامنه کنترل این پروژه قرار داشتند. توالی فرایند مسیر واقعی محصول از بخش بالادست تا hopper ماشین پرکن برای نمایش ارزش مهندسی پروژه BEL باید مسیر فرایند را بهصورت ترتیبی دید. این مسیر، منطق قرارگیری تجهیزات و دلیل انتخاب اجزای اسکید را توضیح میدهد. مرحله 1 دریافت از Stephan Cooker و تبادل سیگنال PLC فرایند از بخش بالادست یعنی Stephan Cooker آغاز میشد. اما این دریافت صرفاً یک اتصال مکانیکی نبود؛ برای اینکه خط بهدرستی کار کند، لازم بود تبادل سیگنال PLC بین تجهیز بالادست و اسکید برقرار باشد. این تبادل برای تعریف وضعیت آمادگی، اجازه ارسال، اجازه دریافت، interlockهای ایمنی و هماهنگی sequence ضروری بود. بدون این هماهنگی، احتمال mismatch بین وضعیت تولید بالادست و ظرفیت دریافت پاییندست وجود داشت. تبادل سیگنال کنترلی با Stephan Cooker منطق آمادگی ارسال و دریافت مدیریت sequence و interlock مرحله 2 عملکرد Creaming Tank بهعنوان قلب آمادهسازی محصول پس از دریافت محصول، Creaming Tank وظیفه اصلی conditioning را بر عهده داشت. این مخزن محل mixing، heating و additive dosing بود و نقش آن در کیفیت و آمادهسازی محصول بسیار کلیدی محسوب میشد. در خطوط لبنی، چنین مخزنی باید بتواند محصول را بهشکلی پایدار و قابل کنترل برای ادامه مسیر آماده کند. مخزن اصلی برای mixing و heating تزریق افزودنی در نقطه کنترلشده آمادهسازی محصول برای ادامه فرایند مرحله 3 Buffer Tank بعد از هموژنایزر برای تثبیت رفتار خط بعد از عبور از Homogenizer، محصول وارد Buffer Tank میشد. وجود این مخزن برای کاهش نوسانات و ایجاد یک supply پایدار در downstream بسیار مهم بود. Buffer Tank نهتنها به حفظ دمای محصول کمک میکرد، بلکه تغییرات لحظهای در دبی یا شرایط upstream را جذب میکرد تا انتقال نهایی به filling line با یکنواختی بیشتری انجام شود. کاهش نوسان دبی بعد از Homogenizer کمک به پایداری دما تغذیه یکنواخت مرحله انتقال نهایی مرحله 4 انتقال نهایی به hopper با پمپ VSD و فیلتر بهداشتی در مرحله نهایی، محصول از طریق پمپ انتقال به سمت hopper ماشین پرکن هدایت میشد. این پمپ با VSD کنترل میشد تا دبی آن متناسب با نیاز واقعی خط تنظیم گردد. در این مسیر، duplex sanitary angle filter با mesh 300 میکرون نیز قرار داشت تا از نظر بهداشتی و حفاظتی، کیفیت جریان حفظ شود. بهاینترتیب، feeding به ماشین پرکن بهصورت demand-based انجام میگرفت. کنترل دبی با VSD فیلتر بهداشتی duplex با mesh 300 میکرون تطبیق جریان خروجی با نیاز hopper تجهیزات و ابزار دقیق تجهیزات کلیدی که به پروژه BEL هویت فنی واقعی میدهند یکی از مهمترین تفاوتهای یک صفحه پروژه ضعیف با یک صفحه معتبر صنعتی، اشاره به جزئیات واقعی تجهیزات و نقش آنها در فرایند است. در پروژه BEL این جزئیات کاملاً مهم بودند. فلومتر جرمی Endress+Hauser در این پروژه از Endress+Hauser mass flow meter استفاده شد که بخشهای در تماس با محصول آن از جنس SS 316L بودند. این انتخاب برای یک خط لبنی بهدلیل الزامات بهداشتی و اطمینان از سازگاری متریال اهمیت بالایی دارد. نقش این فلومتر فقط خواندن یک عدد نبود؛ بلکه بخشی از ساختار واقعی پایش و کنترل فرایند محسوب میشد. ولوهای کنترلی SAMSON دو SAMSON control valve در مدار بخار و منطق گرمایش به کار گرفته شدند. این ولوها بخشی از کنترل دمای فرایند و بهویژه منطق گرمایش موردنیاز برای CIP بودند. استفاده از برند و تجهیز صنعتی مشخص، نشان میدهد که پروژه با یک انتخاب واقعی مهندسی پیش رفته است. سنسورهای دما TTها در نقاط کلیدی خط برای کنترل دمای فرایند و دمای چرخه CIP نقش اساسی داشتند. سنسور و منطق سطح سطح مخازن و hopper downstream در منطق کنترل و تطبیق دبی با سرعت پرکن نقش داشت. فشار، ولو و پنل جریان تجهیزات فشار، panelهای جریان و ولوهای پنوماتیک برای مانیتورینگ و سوییچینگ درست مسیرها در فرایند ضروری بودند. جای تصویر ابزار دقیق نمای فلومتر، ولوهای بخار، flow panel یا اجزای instrumentation CIP و یوتیلیتی گرمایش خط برای شستشو بدون CIP skid مستقل یکی از بخشهای بسیار خاص و ارزشمند پروژه BEL، منطق گرمایش و شستشو بود. در این پروژه برای این line، یک CIP unit مستقل تعریف نشده بود. در عوض، از گردش آب درون مسیر و کنترل بخار برای رساندن دما به setpoint موردنیاز استفاده شد. منطق واقعی گرمایش CIP آب در داخل line گردش داده میشد و دمای آن با بخار بالا برده میشد تا شرایط مناسب برای سیکل شستشو ایجاد گردد. در اینجا، دو ولو کنترلی SAMSON با سیگنال دمایی از TT عمل میکردند و جریان بخار را modulate مینمودند تا دمای هدف حفظ شود. این نکته یک ویژگی فرایندی بسیار خاص پروژه است، چون نشان میدهد طراحی بر اساس نیاز واقعی خط و نه صرفاً بر اساس راهکارهای کلیشهای انجام شده است. مزیت این رویکرد استفاده از همین line برای اجرای منطق شستشو، بدون یک skid جداگانه، میتواند از نظر اقتصادی و اجرایی بهینه باشد؛ البته به شرط آنکه کنترل دما، مسیرهای گردش، ولوها و دسترسی به utilityها بهدرستی طراحی شده باشند. در پروژه BEL این موضوع بخشی از رویکرد مهندسی واقعی سیستم بود. دامنه یوتیلیتی در پروژه Cold Water برای شستشو، پشتیبانی فرایند و عملکردهای کمکی. Hot Water برای شستشو و مدارهای نیازمند دمای بالاتر. Steam برای گرمایش و رساندن خط به دمای موردنیاز در منطق CIP. Compressed Air برای عملگرهای پنوماتیک و فرمان به ولوها. PRS برای تنظیم و کاهش فشار در بخشهای موردنیاز utility integration. CIP بهعنوان بخشی از منطق تمیزکاری خط و نه یک واحد جداگانه مستقل. پایپینگ بهداشتی طراحی مسیرها بر اساس بهداشت، تخلیهپذیری و قابلیت تمیزکاری در پروژههای لبنی، کیفیت طراحی پایپینگ تقریباً بهاندازه خود تجهیزات اهمیت دارد. اگر مخزن و پمپ مناسب هم انتخاب شوند ولی مسیرها از نظر شیب، متریال، weld، dead leg و drainability بهدرستی طراحی نشده باشند، کل پروژه از نظر بهرهبرداری و بهداشت زیر سوال میرود. متریال و ساخت استفاده از AISI 316/316L در مسیرهای محصول مسیرهای product با متریال بهداشتی مناسب تعریف شدند و در بخشهایی از پروژه به DN 51 SS316 برای مسیر محصول و DN 51 SS304 برای CIP اشاره شده است. این تفکیک نشان میدهد متریالها بر اساس نوع سرویس و الزامات واقعی انتخاب شدهاند. لولهکشی بهداشتی stainless steel توجه به متریال متناسب با سرویس محصول سازگاری با شستشو و بهرهبرداری غذایی پشتیبانی از تخلیه و تمیزکاری مناسب نکات فنی شاخص Product piping: DN 51 SS316 CIP piping: DN 51 SS304 شیب 1% در جهت مناسب جوشکاری TIG / Argon رکهای SS304 بهداشت و نگهداری طراحی بدون dead zone و با قابلیت سرویس خط باید طوری طراحی شود که نقاط کور، ناحیههای جمعشونده محصول و مکانهای دشوار برای شستشو تا حد امکان حذف شوند. علاوهبر آن، دسترسی مناسب برای تعمیرات، بازکردن تجهیزات و بازرسی نیز بخشی از طراحی حرفهای در یک پروژه لبنی است. حداقلسازی dead leg تخلیهپذیری کامل تا جای ممکن دسترسی سرویس برای پمپ، ولو و فیلتر کیفیت weld مناسب سرویس sanitary امکان تمیزکاری منظم و قابل اتکا اصول طراحی عدم آلودگی ناشی از روغن و گریس قابلیت تمیزکاری و ضدعفونی سازگاری با محیط food-grade اجرای مرتب و قابل نگهداری اتوماسیون و کنترل هماهنگی واقعی بین مخازن، پمپها، بخار و ماشین پرکن یک پروژه مثل BEL فقط با تجهیزات مکانیکی موفق نمیشود. اگر کنترلها بهدرستی طراحی نشده باشند، بهترین تجهیزات هم نمیتوانند خطی پایدار و قابلاعتماد ایجاد کنند. به همین دلیل بخش automation در این پروژه یک بخش فرعی نبود، بلکه بخشی از هسته عملکرد خط بهشمار میرفت. تبادل سیگنال و منطق توالی از آنجا که اسکید باید با Stephan Cooker و همچنین با ماشین پرکن هماهنگ میبود، تبادل سیگنالهای وضعیت، آمادهبودن، دریافت، توقف و interlock اهمیت زیادی داشت. این موضوع به بهرهبردار کمک میکرد تا رفتار کل سیستم از upstream تا downstream تحت یک منطق قابل کنترل باقی بماند. کنترل دبی خروجی با VSD در انتقال نهایی، پمپ خروجی با VSD کنترل میشد تا بر اساس شرایط hopper و سرعت ماشین پرکن عمل کند. این approach باعث میشود feeding بهصورت هوشمند انجام شود و از overfeed، کمبود خوراک یا نوسان بیمورد جلوگیری گردد. Manual Test Mode امکان تست دستی پمپها، ولوهای پنوماتیک و سنسورها برای commissioning و نگهداری اهمیت بالایی داشت. کنترل دمای شستشو سیگنال TT مبنای کنترل بخار و حفظ دمای موردنیاز در چرخه CIP قرار گرفت. دید اپراتوری وضعیت تجهیز، سنسورها و فرامین کنترلی باید بهصورت شفاف برای بهرهبردار قابل مشاهده و قابل مدیریت باشند. چرا این کنترل اهمیت داشت؟ چون خط BEL باید در شرایط واقعی تولید، شستشو و انتقال محصول پایدار باقی میماند. این پایداری فقط با یکپارچهسازی واقعی بین فرایند، تجهیزات، دما، سطح، دبی و سرعت ماشین پرکن ممکن میشود. استانداردها و انطباق طراحی با نگاه به الزامات ماشینآلات غذایی، ایمنی و بهداشت پروژه BEL باید با منطق طراحی تجهیزات غذایی و الزامات بهداشتی سازگار میبود. این سازگاری نهتنها در انتخاب متریال بلکه در layout، cleanability، serviceability و کنترل خطر آلودگی هم منعکس میشود. EU Food Machinery Directive همراستایی با الزامات 2006/42/CE برای ماشینآلات غذایی. ISO/EN 13849-1 نگاه به ایمنی عملکردی و منطق کنترلی ماشین. ISO 14159 و FS 22000 تمرکز بر hygiene engineering و محیط تولید سازگار با ایمنی غذایی. چرا این بخش مهم است؟ در بسیاری از صفحات پروژه، فقط از "رعایت استانداردها" نام برده میشود؛ اما در این پروژه، اثر واقعی این الزامات در طراحی مشاهده میشود: انتخاب SS 316/316L، توجه به drainability، حذف dead zone، کنترل دقیق دما در شستشو، انتخاب تجهیزات صنعتی معتبر و اجرای منطق کنترلی متناسب با محیط تولید غذایی. نقش فنپاد Fanpod چگونه در این پروژه ارزش ایجاد کرد؟ ارزشآفرینی Fanpod در پروژه BEL فقط به تأمین یک تجهیز محدود نبود. در چنین پروژهای ارزش واقعی در integration شکل میگیرد؛ یعنی جایی که فرایند، اسکید، پایپینگ، utility، instrumentation و control باید مانند یک سیستم واحد کار کنند. نقش مهندسی و اجرا Fanpod در طراحی و یکپارچهسازی تجهیزات، اجرای مسیرهای پایپینگ، انتخاب و جانمایی اجزا، اتصال utilityها، هماهنگی بخش کنترل و آمادهسازی سیستم برای بهرهبرداری نقش داشت. این نوع مشارکت نشان میدهد پروژه در سطح واقعی مهندسی شده است. تحویل یک سیستم line-ready خروجی مطلوب در چنین پروژهای صرفاً نصب تجهیزات نیست؛ خروجی باید یک سامانه آماده بهرهبرداری باشد که از نظر بهداشت، منطق فرایندی، پایداری عملکرد و قابلیت شستشو بتواند در محیط واقعی کارخانه کار کند. سوالات متداول فنی پاسخ به جستجوها و سوالات تخصصی درباره پروژه BEL این بخش برای پاسخگویی به پرسشهای متداول مهندسی و نیز تقویت جستجوهای تخصصی مرتبط با پروژه طراحی شده است. FAQ 01 آیا پروژه BEL یک skid process واقعی بود؟ بله. این پروژه بر پایه یک اسکید فرایندی طراحی شد که شامل Creaming Tank، Buffer Tank، پمپها، ولوها، فیلتر، ابزار دقیق، منطق کنترل و utility integration بود. Skid-based integration Tank + piping + automation + utility طراحی متناسب با تولید لبنی FAQ 02 چه تجهیزات شاخصی در این پروژه استفاده شدند؟ از جمله تجهیزات شاخص میتوان به Endress+Hauser mass flow meter با wetted parts از جنس SS 316L و دو SAMSON control valve برای مدار بخار اشاره کرد. Endress+Hauser SS 316L wetted parts 2 SAMSON control valves duplex sanitary angle filter 300 micron FAQ 03 منطق CIP در این خط چگونه بود؟ این خط CIP skid مستقل نداشت. آب درون مسیر گردش میکرد و بخار با کنترل دو SAMSON valve و بر اساس سیگنال TT، دما را به setpoint موردنیاز برای شستشو میرساند. No dedicated CIP skid Water circulation in line TT-based steam control Process-specific cleaning logic FAQ 04 چرا Buffer Tank در این پروژه مهم بود؟ چون بعد از Homogenizer، نیاز به یک نقطه پایدار برای نگهداشت دما و کاهش نوسان جریان وجود داشت. Buffer Tank باعث شد feeding به ماشین پرکن با ثبات بیشتری انجام شود. Temperature holding Flow stabilization Improved downstream feed consistency به یک صفحه پروژه نیاز دارید که واقعاً کار مهندسی انجامشده را نشان دهد؟ پروژه BEL نمونهای از رویکرد Fanpod در نمایش دقیق اسکید، منطق فرایند، تجهیزات واقعی، طراحی بهداشتی و کنترل صنعتی است. اگر به صفحهای نیاز دارید که فقط تبلیغاتی نباشد و واقعاً ارزش فنی پروژه را نشان دهد، این مدل دقیقاً همان مسیر درست است. بازگشت به بالا تماس با ما

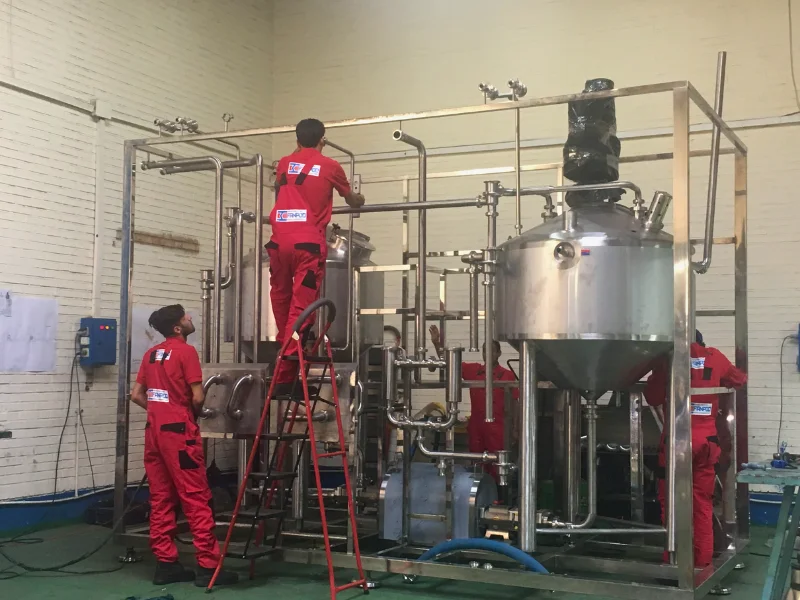

اسکید بهعنوان هسته پروژه اسکید در این پروژه فقط یک base frame یا مجموعهای از تجهیزات نصبشده روی یک سازه نبود. اسکید در عمل یک واحد فرایندی کامل بود که شامل مخازن، پمپها، خطوط انتقال، فیلترها، ولوها، ابزار دقیق، منطق کنترل، utility connection و الزامات CIP میشد. این نگاه باعث شد کل سامانه بهصورت یک سیستم منسجم دیده شود، نه مجموعهای از اقلام پراکنده.
اهمیت پایداری در خط در خطوط لبنی، نوسان دما، نوسان دبی، مچ نبودن سرعت خط بالادست و پاییندست و طراحی غیربهداشتی، همگی میتوانند روی کیفیت نهایی محصول اثر بگذارند. به همین دلیل در این پروژه از Buffer Tank، کنترل بخار مبتنی بر TT، پمپ با VSD و تجهیزات ابزار دقیق مشخص استفاده شد تا رفتار خط قابل پیشبینی و قابل مدیریت باشد.

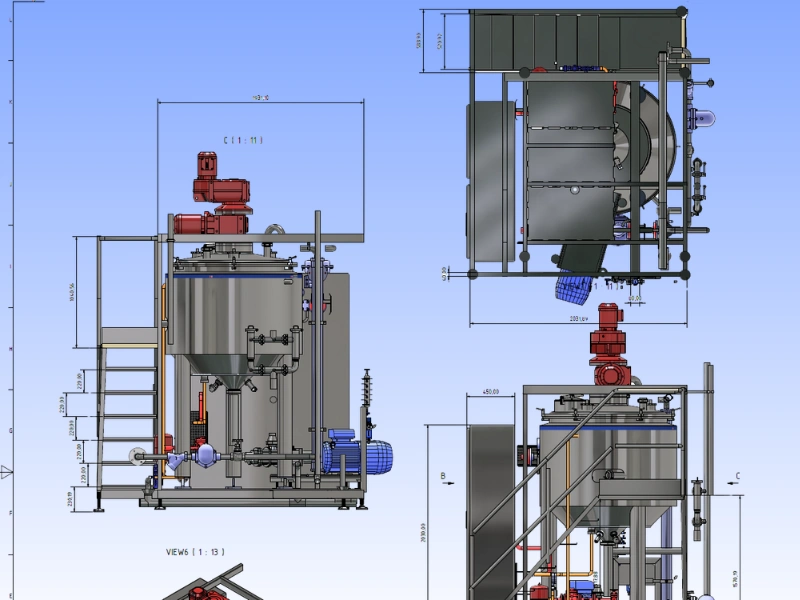

Creaming Tank مخزن اصلی فرایند برای اختلاط، گرمسازی، آمادهسازی محصول و تزریق افزودنیها. این مخزن مرکز conditioning محصول قبل از ادامه مسیر بود و نقش آن فقط نگهداری ساده نبود.
Buffer Tank مخزنی که بعد از Homogenizer قرار گرفت تا نوسان جریان را کاهش دهد، دما را نگه دارد و خوراک یکنواختی برای مرحله نهایی انتقال به ماشین پرکن ایجاد کند.
پمپهای انتقال در این پروژه از پمپهای sanitary از جمله دو twin screw pump در مسیرهای کلیدی استفاده شد تا انتقال محصول با شرایط مناسب بهداشتی و کنترل دبی انجام شود.
ولوها و تجهیزات خط seat valve، butterfly valve، pneumatic valves، تجهیزات ایزولاسیون و همچنین duplex sanitary angle filter با mesh 300 میکرون بخشی از زیرساخت اصلی خط بودند.

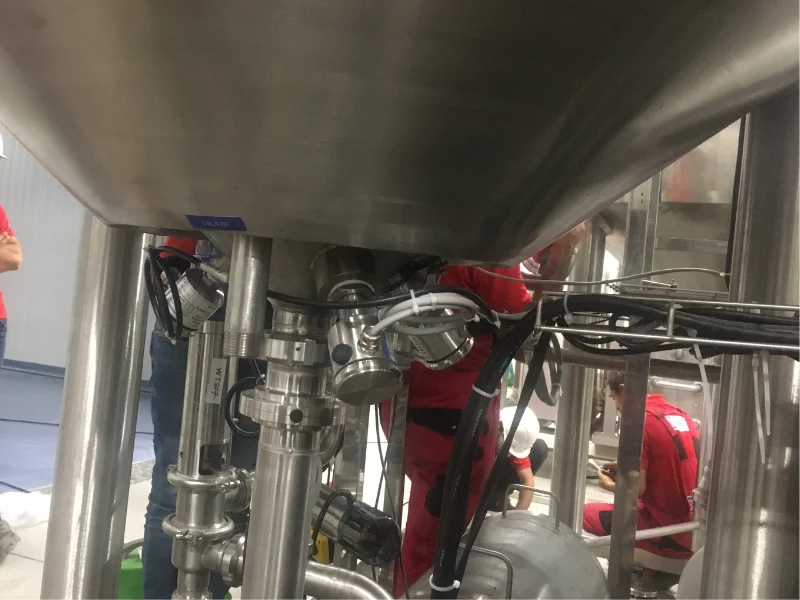

ابزار دقیق فلومتر جرمی، سنسورهای دما، تجهیزات سطح، فشار و سیگنالهای لازم برای مانیتورینگ و کنترل فرایند روی اسکید در نظر گرفته شدند.
اتوماسیون و PLC تبادل سیگنال با Stephan Cooker، هماهنگی با filler، کنترل پمپ با VSD، کنترل دمای CIP و امکان تست دستی تجهیزات همگی در دامنه کنترل این پروژه قرار داشتند.

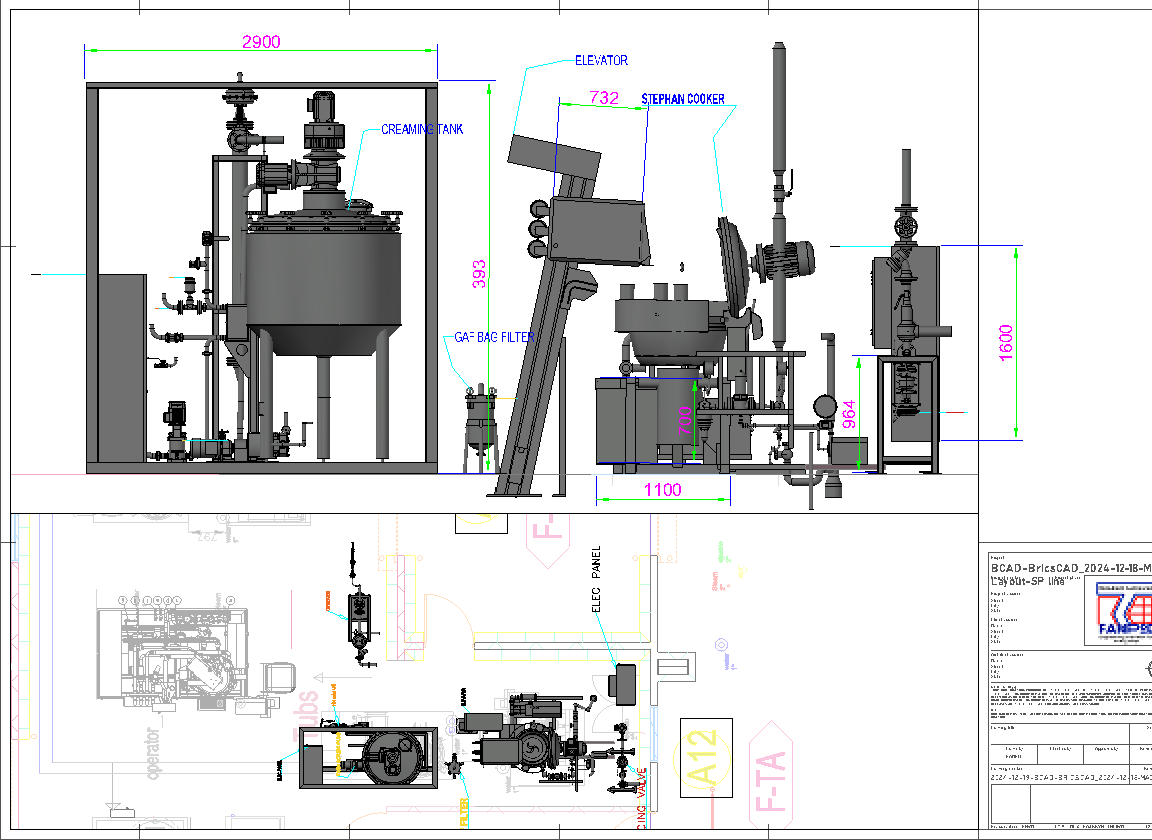

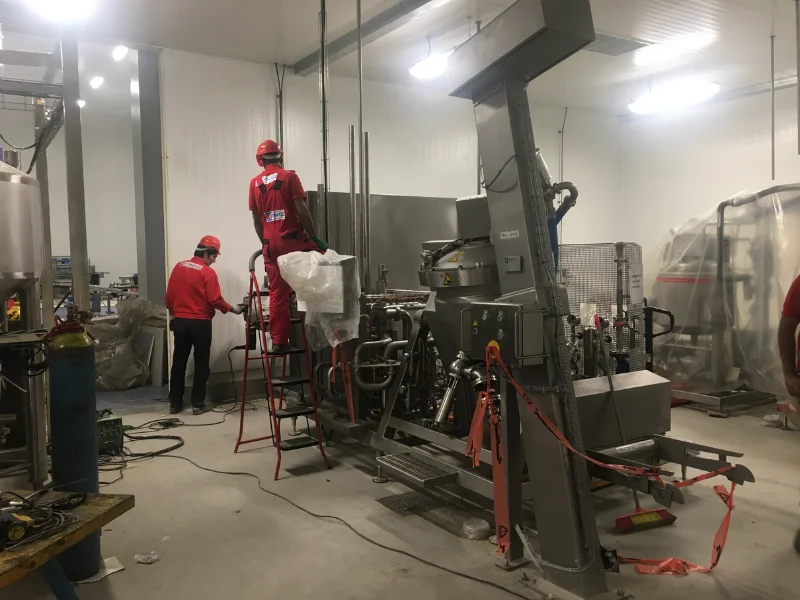

مرحله 1 دریافت از Stephan Cooker و تبادل سیگنال PLC فرایند از بخش بالادست یعنی Stephan Cooker آغاز میشد. اما این دریافت صرفاً یک اتصال مکانیکی نبود؛ برای اینکه خط بهدرستی کار کند، لازم بود تبادل سیگنال PLC بین تجهیز بالادست و اسکید برقرار باشد. این تبادل برای تعریف وضعیت آمادگی، اجازه ارسال، اجازه دریافت، interlockهای ایمنی و هماهنگی sequence ضروری بود. بدون این هماهنگی، احتمال mismatch بین وضعیت تولید بالادست و ظرفیت دریافت پاییندست وجود داشت. تبادل سیگنال کنترلی با Stephan Cooker منطق آمادگی ارسال و دریافت مدیریت sequence و interlock
مرحله 2 عملکرد Creaming Tank بهعنوان قلب آمادهسازی محصول پس از دریافت محصول، Creaming Tank وظیفه اصلی conditioning را بر عهده داشت. این مخزن محل mixing، heating و additive dosing بود و نقش آن در کیفیت و آمادهسازی محصول بسیار کلیدی محسوب میشد. در خطوط لبنی، چنین مخزنی باید بتواند محصول را بهشکلی پایدار و قابل کنترل برای ادامه مسیر آماده کند. مخزن اصلی برای mixing و heating تزریق افزودنی در نقطه کنترلشده آمادهسازی محصول برای ادامه فرایند

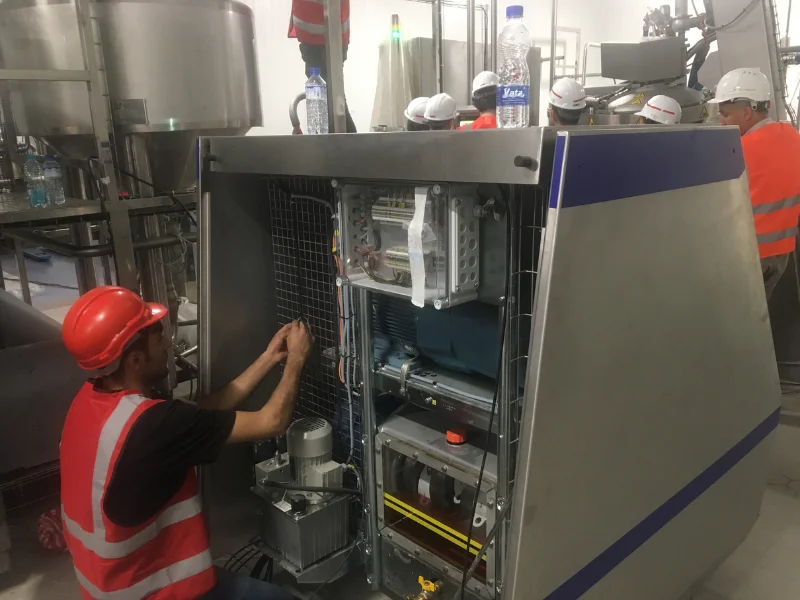

مرحله 3 Buffer Tank بعد از هموژنایزر برای تثبیت رفتار خط بعد از عبور از Homogenizer، محصول وارد Buffer Tank میشد. وجود این مخزن برای کاهش نوسانات و ایجاد یک supply پایدار در downstream بسیار مهم بود. Buffer Tank نهتنها به حفظ دمای محصول کمک میکرد، بلکه تغییرات لحظهای در دبی یا شرایط upstream را جذب میکرد تا انتقال نهایی به filling line با یکنواختی بیشتری انجام شود. کاهش نوسان دبی بعد از Homogenizer کمک به پایداری دما تغذیه یکنواخت مرحله انتقال نهایی
مرحله 4 انتقال نهایی به hopper با پمپ VSD و فیلتر بهداشتی در مرحله نهایی، محصول از طریق پمپ انتقال به سمت hopper ماشین پرکن هدایت میشد. این پمپ با VSD کنترل میشد تا دبی آن متناسب با نیاز واقعی خط تنظیم گردد. در این مسیر، duplex sanitary angle filter با mesh 300 میکرون نیز قرار داشت تا از نظر بهداشتی و حفاظتی، کیفیت جریان حفظ شود. بهاینترتیب، feeding به ماشین پرکن بهصورت demand-based انجام میگرفت. کنترل دبی با VSD فیلتر بهداشتی duplex با mesh 300 میکرون تطبیق جریان خروجی با نیاز hopper

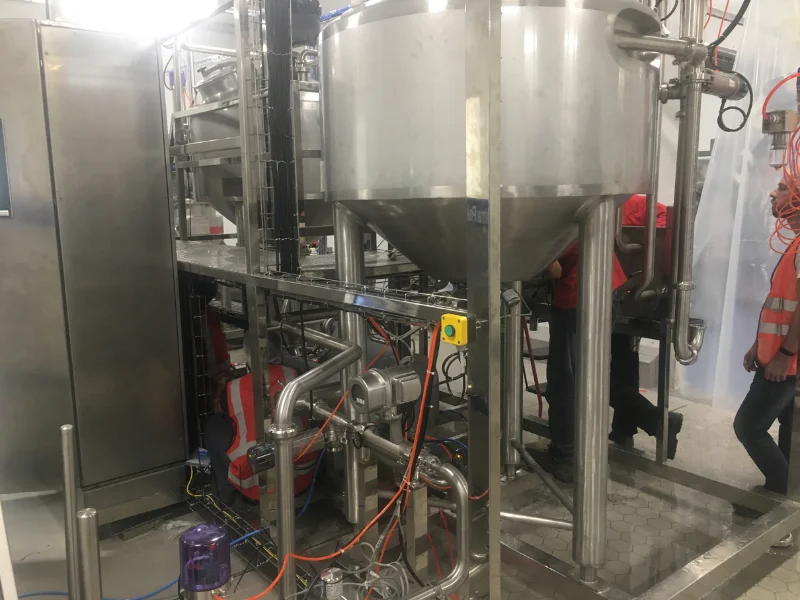

فلومتر جرمی Endress+Hauser در این پروژه از Endress+Hauser mass flow meter استفاده شد که بخشهای در تماس با محصول آن از جنس SS 316L بودند. این انتخاب برای یک خط لبنی بهدلیل الزامات بهداشتی و اطمینان از سازگاری متریال اهمیت بالایی دارد. نقش این فلومتر فقط خواندن یک عدد نبود؛ بلکه بخشی از ساختار واقعی پایش و کنترل فرایند محسوب میشد.
ولوهای کنترلی SAMSON دو SAMSON control valve در مدار بخار و منطق گرمایش به کار گرفته شدند. این ولوها بخشی از کنترل دمای فرایند و بهویژه منطق گرمایش موردنیاز برای CIP بودند. استفاده از برند و تجهیز صنعتی مشخص، نشان میدهد که پروژه با یک انتخاب واقعی مهندسی پیش رفته است.
فشار، ولو و پنل جریان تجهیزات فشار، panelهای جریان و ولوهای پنوماتیک برای مانیتورینگ و سوییچینگ درست مسیرها در فرایند ضروری بودند.
منطق واقعی گرمایش CIP آب در داخل line گردش داده میشد و دمای آن با بخار بالا برده میشد تا شرایط مناسب برای سیکل شستشو ایجاد گردد. در اینجا، دو ولو کنترلی SAMSON با سیگنال دمایی از TT عمل میکردند و جریان بخار را modulate مینمودند تا دمای هدف حفظ شود. این نکته یک ویژگی فرایندی بسیار خاص پروژه است، چون نشان میدهد طراحی بر اساس نیاز واقعی خط و نه صرفاً بر اساس راهکارهای کلیشهای انجام شده است.
مزیت این رویکرد استفاده از همین line برای اجرای منطق شستشو، بدون یک skid جداگانه، میتواند از نظر اقتصادی و اجرایی بهینه باشد؛ البته به شرط آنکه کنترل دما، مسیرهای گردش، ولوها و دسترسی به utilityها بهدرستی طراحی شده باشند. در پروژه BEL این موضوع بخشی از رویکرد مهندسی واقعی سیستم بود.
متریال و ساخت استفاده از AISI 316/316L در مسیرهای محصول مسیرهای product با متریال بهداشتی مناسب تعریف شدند و در بخشهایی از پروژه به DN 51 SS316 برای مسیر محصول و DN 51 SS304 برای CIP اشاره شده است. این تفکیک نشان میدهد متریالها بر اساس نوع سرویس و الزامات واقعی انتخاب شدهاند. لولهکشی بهداشتی stainless steel توجه به متریال متناسب با سرویس محصول سازگاری با شستشو و بهرهبرداری غذایی پشتیبانی از تخلیه و تمیزکاری مناسب نکات فنی شاخص Product piping: DN 51 SS316 CIP piping: DN 51 SS304 شیب 1% در جهت مناسب جوشکاری TIG / Argon رکهای SS304
بهداشت و نگهداری طراحی بدون dead zone و با قابلیت سرویس خط باید طوری طراحی شود که نقاط کور، ناحیههای جمعشونده محصول و مکانهای دشوار برای شستشو تا حد امکان حذف شوند. علاوهبر آن، دسترسی مناسب برای تعمیرات، بازکردن تجهیزات و بازرسی نیز بخشی از طراحی حرفهای در یک پروژه لبنی است. حداقلسازی dead leg تخلیهپذیری کامل تا جای ممکن دسترسی سرویس برای پمپ، ولو و فیلتر کیفیت weld مناسب سرویس sanitary امکان تمیزکاری منظم و قابل اتکا اصول طراحی عدم آلودگی ناشی از روغن و گریس قابلیت تمیزکاری و ضدعفونی سازگاری با محیط food-grade اجرای مرتب و قابل نگهداری
تبادل سیگنال و منطق توالی از آنجا که اسکید باید با Stephan Cooker و همچنین با ماشین پرکن هماهنگ میبود، تبادل سیگنالهای وضعیت، آمادهبودن، دریافت، توقف و interlock اهمیت زیادی داشت. این موضوع به بهرهبردار کمک میکرد تا رفتار کل سیستم از upstream تا downstream تحت یک منطق قابل کنترل باقی بماند.
کنترل دبی خروجی با VSD در انتقال نهایی، پمپ خروجی با VSD کنترل میشد تا بر اساس شرایط hopper و سرعت ماشین پرکن عمل کند. این approach باعث میشود feeding بهصورت هوشمند انجام شود و از overfeed، کمبود خوراک یا نوسان بیمورد جلوگیری گردد.
Manual Test Mode امکان تست دستی پمپها، ولوهای پنوماتیک و سنسورها برای commissioning و نگهداری اهمیت بالایی داشت.

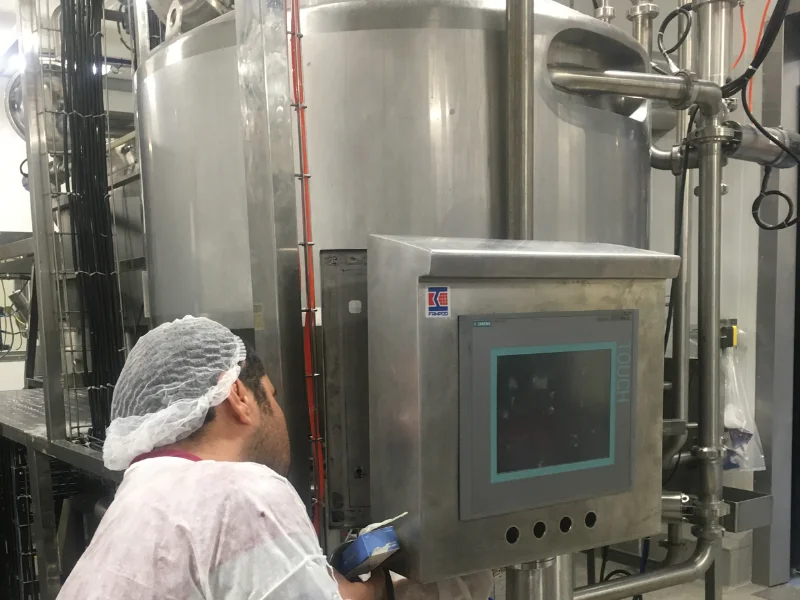

دید اپراتوری وضعیت تجهیز، سنسورها و فرامین کنترلی باید بهصورت شفاف برای بهرهبردار قابل مشاهده و قابل مدیریت باشند.
نقش مهندسی و اجرا Fanpod در طراحی و یکپارچهسازی تجهیزات، اجرای مسیرهای پایپینگ، انتخاب و جانمایی اجزا، اتصال utilityها، هماهنگی بخش کنترل و آمادهسازی سیستم برای بهرهبرداری نقش داشت. این نوع مشارکت نشان میدهد پروژه در سطح واقعی مهندسی شده است.
تحویل یک سیستم line-ready خروجی مطلوب در چنین پروژهای صرفاً نصب تجهیزات نیست؛ خروجی باید یک سامانه آماده بهرهبرداری باشد که از نظر بهداشت، منطق فرایندی، پایداری عملکرد و قابلیت شستشو بتواند در محیط واقعی کارخانه کار کند.
FAQ 01 آیا پروژه BEL یک skid process واقعی بود؟ بله. این پروژه بر پایه یک اسکید فرایندی طراحی شد که شامل Creaming Tank، Buffer Tank، پمپها، ولوها، فیلتر، ابزار دقیق، منطق کنترل و utility integration بود. Skid-based integration Tank + piping + automation + utility طراحی متناسب با تولید لبنی
FAQ 02 چه تجهیزات شاخصی در این پروژه استفاده شدند؟ از جمله تجهیزات شاخص میتوان به Endress+Hauser mass flow meter با wetted parts از جنس SS 316L و دو SAMSON control valve برای مدار بخار اشاره کرد. Endress+Hauser SS 316L wetted parts 2 SAMSON control valves duplex sanitary angle filter 300 micron
FAQ 03 منطق CIP در این خط چگونه بود؟ این خط CIP skid مستقل نداشت. آب درون مسیر گردش میکرد و بخار با کنترل دو SAMSON valve و بر اساس سیگنال TT، دما را به setpoint موردنیاز برای شستشو میرساند. No dedicated CIP skid Water circulation in line TT-based steam control Process-specific cleaning logic
FAQ 04 چرا Buffer Tank در این پروژه مهم بود؟ چون بعد از Homogenizer، نیاز به یک نقطه پایدار برای نگهداشت دما و کاهش نوسان جریان وجود داشت. Buffer Tank باعث شد feeding به ماشین پرکن با ثبات بیشتری انجام شود. Temperature holding Flow stabilization Improved downstream feed consistency
