طراحی و محاسبات پاستوریزاتور شیر

این صفحه یک مبنای مهندسی برای طراحی پاستوریزاتور شیر است و موضوعاتی مانند گرمایش غیرمستقیم، واحد آب داغ، مبدل حرارتی صفحه‌ای، هولدینگ تیوب، مصرف بخار، نیاز سرمایشی، الزامات CIP و کنترل فرایند را پوشش می‌دهد.

Steam → Hot Water Unit → PHE → Milk گرمایش غیرمستقیم محاسبه هولدینگ تیوب بخار، آب خنک و چیلد واتر CIP و کنترل فرایند

دامنه و هدف طراحی

هدف طراحی پاستوریزاتور شیر، رساندن محصول به دمای پاستوریزاسیون، نگهداری آن برای زمان مشخص و سپس سرد کردن کنترل‌شده محصول است. طراحی باید به‌گونه‌ای باشد که محصول به صورت یکنواخت حرارت ببیند، زمان ماند واقعی تأمین شود و تجهیزات قابلیت شست‌وشوی درجا داشته باشند.

در طراحی پاستوریزاتور شیر، استفاده از گرمایش غیرمستقیم توصیه می‌شود. در این روش، بخار مستقیماً با شیر تماس ندارد و انرژی حرارتی ابتدا به آب داغ منتقل می‌شود. سپس آب داغ از طریق مبدل حرارتی صفحه‌ای، شیر را گرم می‌کند.

تماس مستقیم بخار با شیر در این کاربرد توصیه نمی‌شود، زیرا می‌تواند باعث سوختگی، چسبندگی، تغییر کیفیت محصول و کنترل ضعیف‌تر دما شود.

جریان محصول در پاستوریزاتور

مسیر اصلی محصول

  • ورود شیر خام یا شیر آماده پاستوریزاسیون به بخش تعادل یا تغذیه.
  • عبور از بخش بازیافت حرارت یا پیش‌گرمایش در مبدل صفحه‌ای.
  • رسیدن به دمای پاستوریزاسیون در بخش گرمایش نهایی.
  • عبور از هولدینگ تیوب برای تأمین زمان ماند الزامی.
  • سرد شدن محصول با آب خنک یا چیلد واتر و ارسال به مرحله بعدی.

نکات فرایندی

  • دبی محصول باید کنترل شود، زیرا زمان ماند تابع دبی واقعی است.
  • هولدینگ تیوب برای زمان مشخص در دبی مشخص طراحی می‌شود.
  • افزایش دبی باعث کاهش زمان ماند واقعی می‌شود.
  • در طراحی مدرن معمولاً از هولدینگ خارجی استفاده می‌شود.
  • در صورت افت دمای پاستوریزاسیون، محصول باید منحرف یا برگشت داده شود.

مفهوم حرارتی و زنجیره انتقال گرما

مبنای حرارتی پیشنهادی برای پاستوریزاتور شیر، استفاده از سیستم گرمایش غیرمستقیم است. در این ساختار، بخار به عنوان منبع انرژی وارد واحد آب داغ می‌شود و آب داغ به عنوان سیال واسط، حرارت را به شیر منتقل می‌کند.

زنجیره حرارتی پیشنهادی Steam → Hot Water Unit → Hot Water Loop → Plate Heat Exchanger → Milk

در مبدل حرارتی صفحه‌ای، صفحه مبدل نقش جداساز بین شیر و سیال حرارتی را دارد. بنابراین شیر و آب داغ با هم مخلوط نمی‌شوند و انتقال حرارت از طریق سطح فلزی صفحه انجام می‌شود.

در منابع طراحی لبنیات، گرمایش و سرمایش غیرمستقیم در مبدل‌های حرارتی و استفاده از آب داغ به عنوان مدیوم گرمایشی برای چنین کاربردهایی تأیید شده است.

واحد آب داغ

واحد آب داغ بین بخار و مبدل حرارتی قرار می‌گیرد. وظیفه این واحد، تولید و کنترل آب داغ با دمای مناسب برای گرمایش شیر است. کنترل دمای آب داغ باعث می‌شود گرمایش شیر پایدارتر، نرم‌تر و ایمن‌تر باشد.

اجزای معمول واحد آب داغ

  • مبدل یا هیتر بخار به آب داغ.
  • پمپ گردش آب داغ.
  • شیر کنترل بخار.
  • سنسور دما و ترانسمیتر دما.
  • خط برگشت آب داغ و کنترل فشار/دبی.

دلیل استفاده از آب داغ

  • جلوگیری از تماس مستقیم بخار با شیر.
  • کاهش ریسک سوختگی و چسبندگی محصول.
  • بهبود کنترل دمای پاستوریزاسیون.
  • امکان کنترل حلقه حرارتی به صورت پایدار.
  • هماهنگی بهتر با مبدل حرارتی صفحه‌ای.

محاسبه هولدینگ تیوب

هولدینگ تیوب برای تأمین زمان ماند مشخص در دبی مشخص طراحی می‌شود. کنترل دقیق دبی ضروری است، زیرا حجم هولدینگ و زمان ماند بر اساس دبی طراحی تعیین می‌شود. اگر دبی افزایش یابد، زمان ماند کاهش پیدا می‌کند.

فرمول حجم مورد نیاز هولدینگ V = Q × t
سطح مقطع لوله A = πD² / 4
طول هولدینگ تیوب L = V / A = Q × t / A
فرمول با دبی ساعتی L = ((q_h / 3600) × t) / (πD² / 4)
نماد شرح واحد
Q دبی حجمی محصول m³/s
q_h دبی حجمی محصول بر حسب ساعت m³/h
t زمان ماند مورد نیاز s
D قطر داخلی هولدینگ تیوب m
L طول مورد نیاز هولدینگ تیوب m

برآورد مصرف بخار

مصرف بخار بر اساس بار حرارتی مورد نیاز برای گرم کردن شیر و تلفات واحد آب داغ محاسبه می‌شود. ابتدا بار حرارتی محصول محاسبه شده و سپس با در نظر گرفتن راندمان یا تلفات، بار سمت واحد آب داغ تعیین می‌شود.

بار حرارتی محصول Q_prod = ṁ_milk × Cp × ΔT
مصرف بخار تقریبی ṁ_steam = Q_HW / λ_steam
فرم آنتالپی بخار و کندانس ṁ_steam = Q_HW / (h_steam - h_condensate)

در طراحی نهایی باید فشار بخار، دمای بخار اشباع، شرایط کندانس، راندمان انتقال حرارت، تلفات لوله‌کشی و شرایط واقعی بهره‌برداری بررسی شود.

نیاز سرمایشی، آب خنک و چیلد واتر

پس از پاستوریزاسیون، شیر باید تا دمای مناسب فرآیندی یا دمای ذخیره‌سازی سرد شود. بسته به دمای نهایی مورد نیاز، می‌توان از آب خنک، چیلد واتر یا آب یخ استفاده کرد.

بار سرمایشی محصول Q_cool = ṁ_milk × Cp × ΔT
دبی سیال سرمایشی ṁ_utility = Q_cool / (Cp_utility × ΔT_utility)
اگر مبدل دارای بخش بازیافت حرارت باشد، بار واقعی گرمایش و سرمایش خارجی کاهش پیدا می‌کند. در محاسبه نهایی باید درصد ریکاوری حرارت لحاظ شود.

ملاحظات شست‌وشوی درجا CIP

پاستوریزاتور شیر باید برای شست‌وشوی درجا طراحی شود. مسیرهای محصول، مبدل حرارتی، هولدینگ تیوب، شیرها، پمپ‌ها و خطوط برگشت باید قابلیت عبور محلول‌های شست‌وشو را داشته باشند.

سیال‌ها و مسیرهای مورد انتظار

  • آب شست‌وشو و آبکشی.
  • محلول قلیایی یا LYE.
  • محلول اسیدی یا ACID.
  • مسیر CIP رفت و برگشت.
  • تخلیه و برگشت به سیستم CIP مرکزی.

نکات طراحی CIP

  • سرعت جریان باید برای شست‌وشوی مؤثر کافی باشد.
  • نقاط مرده باید حذف یا به حداقل برسند.
  • مبدل و هولدینگ تیوب باید کاملاً قابل تخلیه باشند.
  • شیرهای انحرافی باید با منطق CIP هماهنگ باشند.
  • دما، زمان و غلظت محلول‌ها باید قابل کنترل باشد.

ابزار دقیق و کنترل فرایند

کنترل پاستوریزاتور باید دمای پاستوریزاسیون، دبی محصول، وضعیت شیرهای انحرافی، سطح مخازن، فشارها و شرایط CIP را پوشش دهد. دمای خروجی از بخش گرمایش و دمای انتهای هولدینگ از مهم‌ترین نقاط کنترلی هستند.

بخش منطق کنترلی هدف
دبی محصول کنترل با پمپ یا شیر کنترلی حفظ زمان ماند طراحی‌شده
دمای پاستوریزاسیون کنترل بخار یا آب داغ رسیدن به دمای هدف بدون نوسان شدید
شیر انحرافی بازگشت محصول در صورت افت دما جلوگیری از عبور محصول پاستوریزه‌نشده
CIP توالی شست‌وشو، آبکشی، قلیا و اسید بهداشت و آماده‌سازی برای تولید بعدی

در نقشه‌ها و دیاگرام‌های فرایندی مرتبط با سیستم‌های لبنی، نشانه‌هایی مانند HOMO، PROD. IN، CIP PR، CIP R، STEAM، CW، LYE و ACID و همچنین تگ‌هایی مانند PC124، PC145، LIC87، LT67 و LSL67 می‌توانند به عنوان سرنخ‌های فرایندی، کنترلی و یوتیلیتی بررسی شوند.

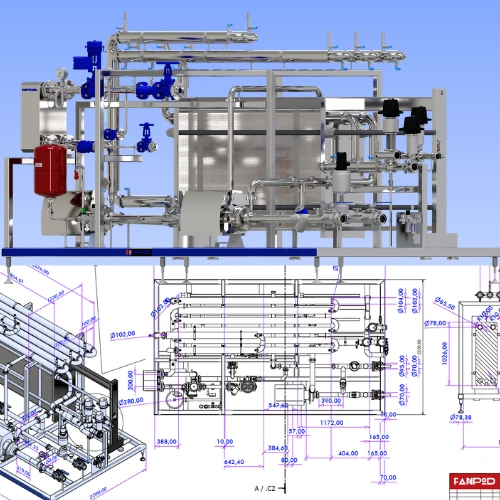

دیاگرام پاستورایزر

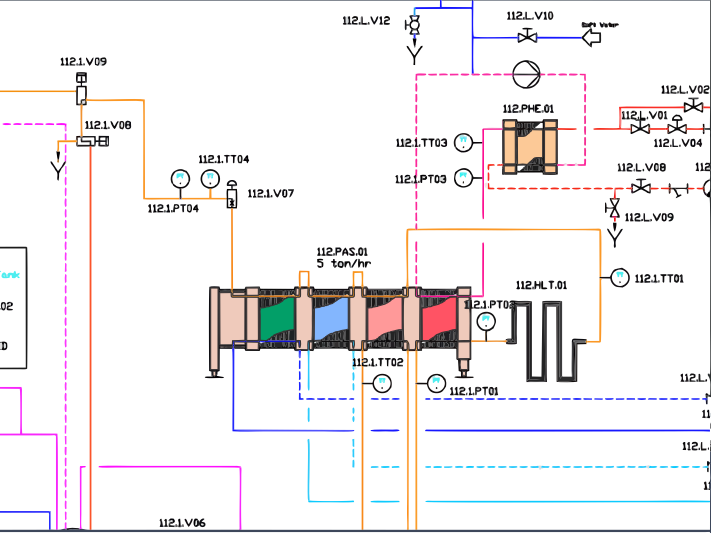

Pasteurizer P&id Drawing

نقشه P&id پاستوریزاتور

pasteur p&id drawing

قالب محاسبات مهندسی

مرحله ورودی‌ها محاسبه خروجی
دبی حجمی شیر دبی جرمی و دانسیته Q = ṁ / ρ m³/s
سطح مقطع لوله قطر داخلی لوله A = πD² / 4
طول هولدینگ دبی حجمی، زمان ماند، سطح مقطع L = Q × t / A m
بار گرمایشی دبی جرمی، Cp، اختلاف دما Q = ṁ × Cp × ΔT kW
مصرف بخار بار حرارتی و گرمای نهان بخار ṁ = Q / λ kg/s یا kg/h
نیاز سرمایشی دبی محصول، Cp، اختلاف دمای سرمایش Q = ṁ × Cp × ΔT kW

مثال محاسباتی

فرضیات نمونه: دبی شیر 10,000 kg/h، دانسیته 1030 kg/m³، ظرفیت گرمایی ویژه 3.9 kJ/kg.K، دمای ورودی 4°C، دمای پاستوریزاسیون 72°C، زمان ماند 15 s و قطر داخلی هولدینگ تیوب 38 mm در نظر گرفته شده است.

دبی حجمی Q = (10000 / 1030) / 3600 = 0.002697 m³/s
سطح مقطع هولدینگ تیوب A = π × (0.038)² / 4 = 0.001134 m²
طول هولدینگ تیوب L = (0.002697 × 15) / 0.001134 = 35.7 m ≈ 36 m
بار گرمایشی ناخالص محصول Q_prod = (10000 / 3600) × 3.9 × (72 - 4) = 736.7 kW
0.002697 m³/s دبی حجمی
0.001134 m² سطح مقطع
35.7 m طول محاسباتی
736.7 kW بار گرمایشی ناخالص

جمع‌بندی مهندسی نهایی

طراحی پیشنهادی برای پاستوریزاتور شیر باید بر پایه گرمایش غیرمستقیم باشد. در این روش، بخار ابتدا آب داغ را گرم می‌کند و آب داغ از طریق مبدل حرارتی صفحه‌ای شیر را به دمای پاستوریزاسیون می‌رساند. این ساختار از تماس مستقیم بخار با شیر جلوگیری می‌کند و کنترل دما را پایدارتر می‌سازد.

  • زنجیره حرارتی اصلی باید Steam → Hot Water Unit → Hot Water Loop → Plate Heat Exchanger → Milk باشد.
  • هولدینگ تیوب باید بر اساس دبی واقعی، قطر داخلی و زمان ماند مورد نیاز محاسبه شود.
  • کنترل دبی ضروری است، چون زمان ماند با افزایش دبی کاهش می‌یابد.
  • مصرف بخار باید از بار حرارتی محصول و راندمان واحد آب داغ به دست آید.
  • آب خنک، چیلد واتر یا آب یخ باید بر اساس دمای خروجی هدف انتخاب شود.
  • مسیرهای CIP، محلول قلیایی، محلول اسیدی، آبکشی و برگشت CIP باید از ابتدا در طراحی دیده شوند.
  • ابزار دقیق باید دما، دبی، فشار، سطح، شیرهای انحرافی و توالی CIP را پوشش دهد.
