شیرآلات استنلس استیل

شیرآلات بهداشتی پادیناکس — طراحی شده برای کنترل جریان و خلوص

در سیستم‌های فرآیندی بهداشتی، شیرآلات نقش کلیدی در کنترل جریان محصول، جلوگیری از آلودگی و حفظ استریلیتی کل خط دارند.
شیرآلات استنلس استیل پادیناکس با طراحی دقیق، دوام بالا و قابلیت سرویس آسان، برای صنایع غذایی، نوشیدنی، لبنی، دارویی و بیوتکنولوژی تولید می‌شوند.

انواع شیرآلات بهداشتی

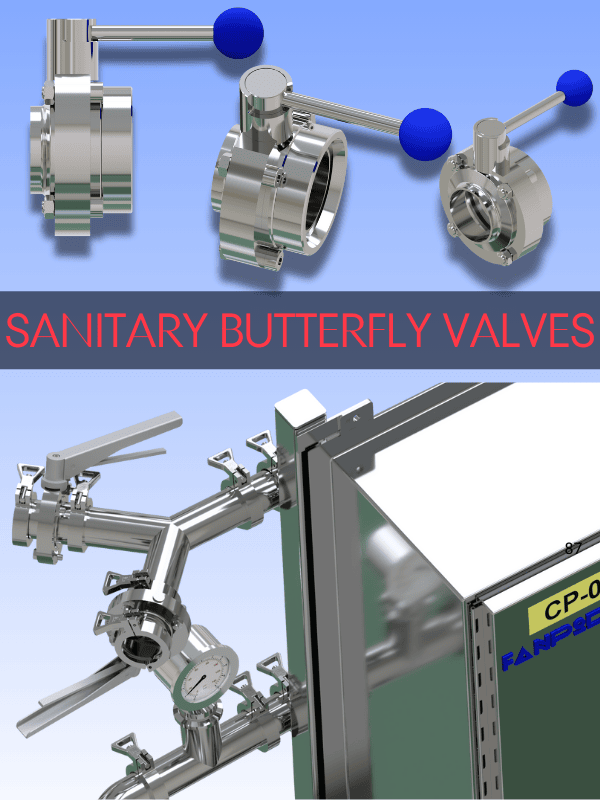

۱. شیر پروانه‌ای (Butterfly Valve – سری PBF)
پرکاربردترین نوع برای قطع و وصل جریان. سبک، اقتصادی و مناسب خطوط انتقال محصول و CIP.
سایز: DN25 تا DN150
متریال: استنلس استیل 304 یا 316L
اتصال: Tri-Clamp، جوشی، رزوه‌ای، SMS
آپشن‌ها: اهرمی یا پنوماتیک
این یک متن تست است.
این یک متن تست است.

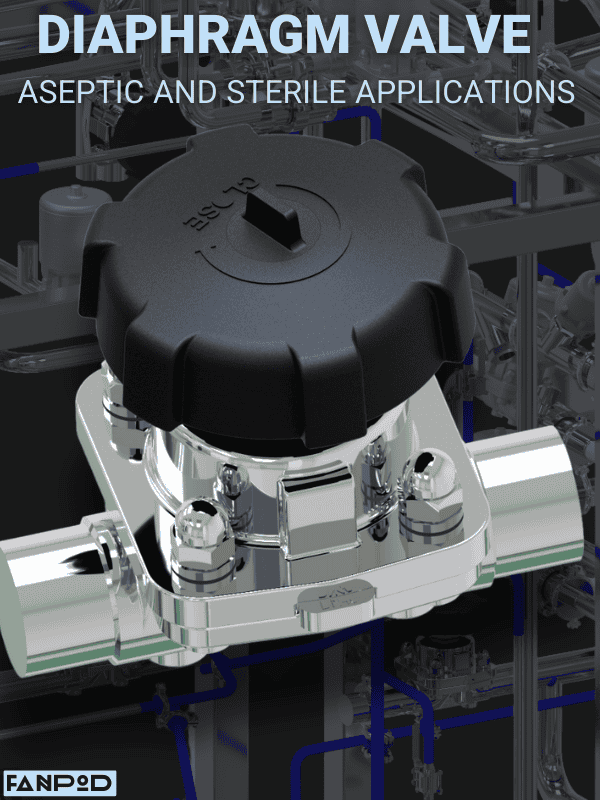

۲. شیر دیافراگمی (Diaphragm Valve – سری PDV)
ویژه فرایندهای استریل و دارویی؛ طراحی بدون نقطه کور (Zero Dead-Leg) و جداسازی کامل بین سیال و مکانیزم عملگر.
بدنه: فورج یا ریخته‌گری شده
سیل: EPDM، PTFE، Silicone
استانداردها: 3A، FDA، USP Class VI
کاربرد: خطوط استریل، بایوتک، تخمیر
۳. شیر توپی (Ball Valve – سری PBV)
برای جریان فول‌بور (Full-Bore) و سیالات غلیظ. دارای افت فشار بسیار کم و قابلیت تمیزشوندگی بالا.
فشار کاری: تا 16 بار
متریال سیل: PTFE یا TFM
نوع اتصال: Tri-Clamp، جوشی، فلنجی
ویژگی‌ها: ساقه ضد پرتاب (Blowout-Proof) و اهرم قابل قفل شدن

شیر تک‌نشین (Single-Seat — سری PSS)
شیرهای تک‌نشین برای قطع/وصل ساده و تقسیم جریان (diversion) در مواردی که نیاز به جداسازی دوگانه (mix-proof) نیست، مناسب‌اند. نسبت به شیرهای میکس‌پروف ساده‌تر، کم‌قطعه‌تر و آسان‌تر برای سرویس هستند و جایی کاربرد دارند که کنترل نشت و جمع‌آوری آن پذیرفتنی است.
ویژگی‌های کلیدی
بدنه با یک نشیمن و مسیر جمع‌آوری نشت خارجی (سینی یا ونِت).
طراحی جمع‌وجور و تعداد قطعات کمتر — اتوماسیون ساده‌تر و هزینه اولیه پایین‌تر نسبت به شیر دو‌نشیمن.
سایز مرسوم: DN15–DN100.
اتصالات: Tri-Clamp، جوشی، فلنجی.
عملگر: اهرمی دستی یا پنوماتیک.
متریال: 304 / 316L، نشیمن‌های الاستومری یا PTFE.
موارد مناسب استفاده
تقسیم/عایق‌سازی ساده در خطوط نوشیدنی و ریزجریان مواد اولیه.
جاهایی که پذیرش نشت کنترل‌شده و جمع‌آوری آن امکان‌پذیر است.
سیستم‌های حساس به هزینه که نیاز به قطع بهداشتی ساده دارند.
مزایا
هزینه نصب و نگهداری کمتر نسبت به شیر میکس‌پروف.
دسترسی سریع به نشیمن برای بازرسی و تعویض.
مناسب برای مدارهای بای‌پس، نمونه‌گیری و ایزولاسیون ثانویه.
این یک متن تست است.
این یک متن تست است.
۴. شیر میکس پروف (Mix-Proof Valve – سری PMP)
طراحی شده برای سیستم‌های پیشرفته CIP/SIP که نیاز به جداسازی همزمان جریان محصول و مایع شستشو دارند.
ساختار دو نشیمن با محفظه نشتی
جلوگیری از آلودگی متقابل
امکان نصب کنترل‌تاپ الکترونیکی برای اتوماسیون
کاربردها
غذایی و نوشیدنی: خطوط پرکن، مخلوط‌کن، CIP.
دارویی و بیوتک: انتقال محیط‌های استریل، خطوط بافر.
لبنی: پاستوریزه، UHT، ESL.
مزایا
طراحی کاملاً بهداشتی با حداقل فضای مرده
قابلیت جداسازی سریع برای سرویس
مقاومت بالا در برابر خوردگی (316L)
سازگار با سیستم‌های CIP و SIP
