♨️ بار حرارتی موردنیاز هر فرایند گرمایش با یک سؤال بنیادین شروع میشود: چه مقدار انرژی باید به محصول داده شود؟ این انرژی تابع جرم محصول، گرمای ویژه، اختلاف دمای هدف و در برخی موارد، اتلافهای حرارتی و ضریب اطمینان طراحی است.
📈 نرخ واقعی انتقال حرارت انرژی کل بهتنهایی زمان گرمایش را مشخص نمیکند. عامل تعیینکننده این است که این انرژی با چه سرعتی از جداره مخزن به محصول منتقل میشود؛ یعنی همان چیزی که به ضریب کلی انتقال حرارت، سطح تبادل و اختلاف دمای مؤثر بستگی دارد.
🧪 رفتار محصول در برابر گرما محصولات غذایی، دارویی و شیمیایی حساس، ممکن است در صورت گرمایش غیریکنواخت دچار تهگرفتگی، تغییر کیفیت، افزایش فولینگ یا تخریب موضعی شوند. بنابراین طراحی حرارتی باید همزمان به انتقال حرارت و سلامت محصول توجه کند.

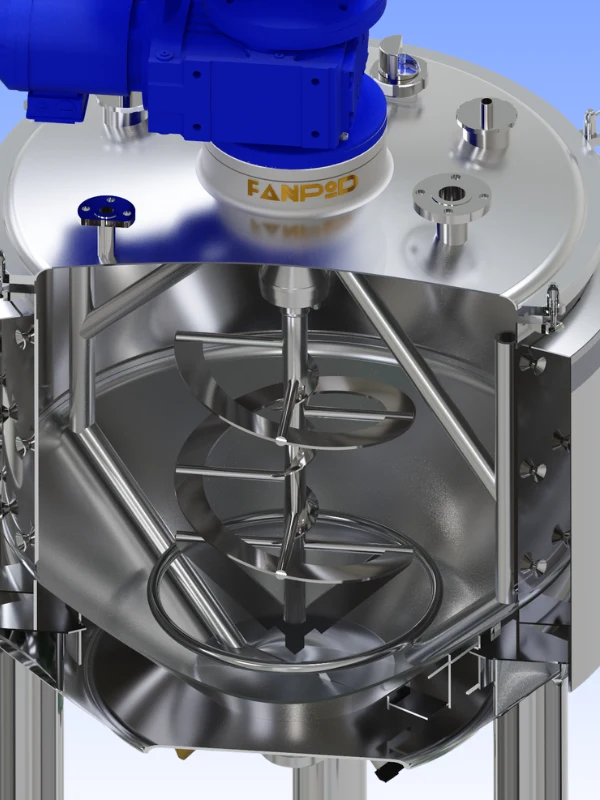

🔄 مخازن همزندار در مخزن همزندار، سیال مجاور دیواره بهطور مداوم با حجم اصلی محصول تبادل میکند. این موضوع ضخامت لایه ساکن حرارتی کنار دیواره را کاهش میدهد و معمولاً باعث افزایش ضریب انتقال حرارت سمت محصول میشود. یکنواختی بهتر دما در کل حجم مخزن کاهش نقاط داغ موضعی کاهش زمان گرمایش در بسیاری از کاربردها مناسبتر برای سیالات ویسکوز، لبنی، شربت و برخی مواد واکنشی

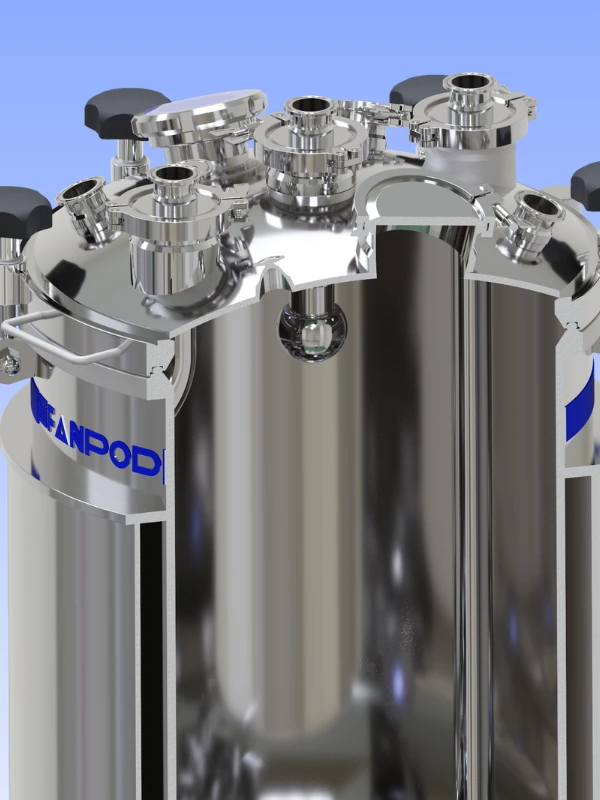

🫙 مخازن بدون همزن در مخازن بدون همزن، انتقال حرارت در سمت محصول عمدتاً به هدایت و همرفت طبیعی وابسته است. بنابراین در بسیاری از موارد، گرمایش نزدیک دیواره سریعتر از مرکز انجام میشود و یکنواختی دمایی محدودتر خواهد بود. ساختار سادهتر و هزینه مکانیکی کمتر مناسب برای برخی سیالات رقیق و کاربردهای ذخیرهسازی احتمال بیشتر گرمایش غیریکنواخت نرخ گرمایش پایینتر نسبت به حالت همزندار در شرایط مشابه
🧱 جکت معمولی (Conventional Jacket) جکت کلاسیک فضای پیوستهای بین بدنه مخزن و پوسته خارجی ایجاد میکند که سیال گرمکن در آن جریان مییابد. این گزینه در بسیاری از کاربردهای عمومی قابل استفاده است، اما کیفیت توزیع جریان و فشار قابل تحمل باید دقیق بررسی شود.
🔵 جکت دیمپل (Dimple Jacket) در جکت دیمپل، فرم موضعی ورق باعث ایجاد استحکام مناسب و مسیرهای مؤثرتر برای انتقال حرارت میشود. این طراحی در مخازن استنلس استیل بهداشتی و بسیاری از تجهیزات فرایندی مدرن بسیار محبوب است.
🌀 نیمکویل یا Half-Pipe Coil این ساختار معمولاً برای فشارهای بالاتر و کاربردهای صنعتی سنگین مناسب است. کنترل مکانیکی خوب، دوام بالا و قابلیت کار در سرویسهای سخت از ویژگیهای اصلی این نوع جکت محسوب میشود.
📏 سطح انتقال حرارت هرچه سطح تبادل حرارتی بیشتر باشد، پتانسیل انتقال حرارت نیز افزایش مییابد. نسبت سطح به حجم مخزن نقش مهمی در ظرفیت گرمایش دارد.
🌡️ اختلاف دمای مؤثر اختلاف دمای بین سیال گرمکن و محصول، موتور محرک انتقال حرارت است. با این حال، افزایش بیشازحد دما ممکن است کیفیت محصول را تحت تأثیر قرار دهد.
🔁 اختلاط و الگوی جریان در بسیاری از کاربردها، این عامل تعیین میکند که آیا گرمای منتقلشده از دیواره بهسرعت در کل محصول پخش میشود یا خیر.
🧴 ویسکوزیته و رفتار رئولوژیک هرچه محصول غلیظتر باشد، اختلاط دشوارتر و ضریب انتقال سمت محصول پایینتر خواهد بود. طراحی همزن در اینجا اهمیت بیشتری پیدا میکند.
🧽 فولینگ و رسوب تشکیل لایه رسوب روی جداره، مقاومت حرارتی را افزایش میدهد و مقدار U را کاهش میدهد. در صنایع غذایی، این موضوع میتواند بسیار مهم باشد.
⚙️ نوع utility بخار، آب داغ، روغن حرارتی یا آب گرم هرکدام رفتار متفاوتی از نظر دما، فشار، کنترلپذیری و ظرفیت انتقال حرارت دارند.
📋 فرضیات مسئله جرم محصول: 10,000 kg دمای اولیه شیر: 5°C دمای نهایی: 72°C گرمای ویژه تقریبی شیر: 4.0 kJ/kg·K مخزن استنلس استیل جکتدار بررسی دو حالت: با همزن و بدون همزن
🧮 محاسبه انرژی موردنیاز ابتدا بار حرارتی کل محصول را از رابطه زیر بهدست میآوریم: بار حرارتی محصول Q = m × Cp × ΔT Q = 10,000 × 4.0 × (72 - 5) Q = 2,680,000 kJ ≈ 2.68 GJ
🧠 چرا زمان گرمایش فقط از روی انرژی کل بهدست نمیآید؟ چون انتقال این انرژی به محصول محدود به ظرفیت واقعی سطح گرمکن است. حتی اگر بار حرارتی کل مشخص باشد، در صورتی که U پایین باشد یا اختلاط کافی وجود نداشته باشد، زمان گرمایش طولانی میشود.
📐 برآورد ساده نرخ حرارتی فرض کنیم سطح مؤثر انتقال حرارت و شرایط utility بهگونهای باشد که در حالت همزندار نرخ حرارتی بالاتری نسبت به حالت بدون همزن حاصل شود. در این صورت اختلاف زمان بین دو سناریو میتواند بسیار معنادار باشد.
⏱️ برآورد زمانی مفهومی اگر فرض کنیم در یک سیستم ضعیفتر، نرخ انتقال مؤثر حدود 250 تا 300 کیلووات باشد، زمان گرمایش میتواند در محدوده چند ساعت قرار گیرد. در مقابل، با بهبود اختلاط، افزایش U و استفاده از سطح تبادل مناسب، همین فرایند ممکن است بهطور معناداری کوتاهتر شود. زمان واقعی تابع هندسه مخزن، سطح جکت، utility و شرایط فرآیند است. مقادیر اینجا برای درک مقایسهای ارائه شدهاند، نه جایگزین طراحی نهایی.
🛡️ مزیت کیفیتی همزن مزیت همزن فقط کاهش زمان نیست. در محصولاتی مانند شیر، یکنواختی دما و جلوگیری از overheat موضعی اهمیت زیادی دارد. در نتیجه، همزن میتواند همزمان یک ابزار حرارتی و یک ابزار حفظ کیفیت محصول باشد.
مخازن استنلس استیل جکتدار مناسب برای صنایع غذایی، دارویی و شیمیایی که در آنها انتقال حرارت کنترلشده، سطح بهداشتی، و قابلیت شستوشو اهمیت دارد. قابل طراحی با جکت دیمپل یا سایر ساختارهای حرارتی مناسب برای گرمایش یا سرمایش batch امکان سفارشیسازی بر اساس محصول و ظرفیت
راکتورهای فرایندی برای فرایندهایی که علاوه بر گرمایش، نیاز به کنترل اختلاط، فشار، واکنش و دقت عملیاتی دارند، راکتورهای جکتدار یا کویلدار انتخاب تخصصیتری خواهند بود. قابل تجهیز به همزنهای تخصصی امکان طراحی برای سرویسهای شیمیایی و صنعتی یکپارچگی طراحی حرارتی و مکانیکی
مخازن ذخیره با کنترل دما در کاربردهایی که نگهداری محصول در بازه دمایی مشخص مهم است، مخازن جکتدار ذخیره میتوانند نقش مهمی در حفظ کیفیت و پایداری محصول داشته باشند. مناسب برای مواد حساس به دما قابل استفاده در خطوط لبنی، نوشیدنی و شیمیایی امکان طراحی سفارشی با اتوماسیون و instrumentation
آیا وجود همزن همیشه زمان گرمایش را کاهش میدهد؟ در بسیاری از کاربردها بله، زیرا اختلاط بهتر باعث افزایش ضریب انتقال حرارت سمت محصول و یکنواختی بیشتر دما میشود. با این حال نوع همزن، سرعت، ویسکوزیته محصول و هندسه مخزن نیز بر نتیجه نهایی اثر دارند.
برای شیر یا محصولات لبنی، بخار بهتر است یا آب داغ؟ پاسخ به شرایط فرایند بستگی دارد. بخار ظرفیت انتقال حرارت بالایی دارد، اما در برخی کاربردهای حساس، آب داغ میتواند کنترلپذیری ملایمتر و ریسک کمتر داغشدن موضعی ایجاد کند. انتخاب نهایی باید بر پایه کیفیت محصول و طراحی سیستم باشد.
آیا میتوان از یک U ثابت برای همه طراحیها استفاده کرد؟ خیر. مقدار U به نوع محصول، اختلاط، فولینگ، نوع جکت، سیال گرمکن، شرایط جریان و حتی وضعیت سطح داخلی بستگی دارد. استفاده از U غیرواقعی یکی از رایجترین دلایل خطا در تخمین زمان گرمایش است.
جکت دیمپل برای چه کاربردهایی مناسبتر است؟ این نوع جکت در بسیاری از مخازن استنلس استیل، مخصوصاً در صنایع بهداشتی و فرایندهایی که هم کیفیت ساخت و هم عملکرد حرارتی مهم است، انتخاب بسیار جذابی بهشمار میرود.
چرا فقط افزایش دمای utility کافی نیست؟ زیرا اگر مقاومت اصلی انتقال حرارت در سمت محصول باشد، بالا بردن دمای utility لزوماً مشکل را حل نمیکند. در این حالت، اختلاط بهتر، طراحی همزن و افزایش سطح تبادل میتوانند مؤثرتر باشند.
برای طراحی نهایی چه اطلاعاتی باید آماده شود؟ نوع محصول، ظرفیت، ویسکوزیته، دمای اولیه و نهایی، زمان موردنیاز، utility در دسترس، الزامات فشار/خلأ، سطح بهداشتی، نوع شستوشو و محدودیتهای نصب از مهمترین دادههای اولیه هستند.
