فیلتراسیون بخار: اصول، فناوریها، کاربردها و بهترین روشها
تحلیل تخصصی الزامات طراحی سیستمهای فیلتراسیون در صنایع هایتک دارویی و غذایی با تمرکز بر مدیریت میعانات، یکپارچگی مرز استریل و پروتکلهای اعتبارسنجی بخار.
. مقدمهای بر فیلتراسیون بخار
بخار، به عنوان یک یوتیلیتی (Utility) همهجاگیر در طیف وسیعی از فرآیندهای صنعتی، اغلب به دلیل تولید شدن از آب جوش، ذاتاً تمیز فرض میشود. با این حال، این تصور میتواند گمراهکننده باشد. بخار فیلتر نشده، علیرغم ماهیت استریل خود از نظر میکروارگانیسمهای زنده، اغلب حامل آلایندههای مختلفی است که میتواند خطرات قابل توجهی برای کیفیت محصول، یکپارچگی تجهیزات و بهرهوری عملیاتی ایجاد کند. این آلایندهها معمولاً شامل ذرات معلق مانند زنگزدگی و رسوبات لوله (Pipe Scale) جدا شده از لولهکشی و تجهیزات، قطرات آب کندانس شده و حتی باقیماندههای شیمیایی ناشی از افزودنیهای آب تغذیه بویلر هستند.
فیلتر بخار دستگاهی تخصصی است که برای حذف این ناخالصیها از بخار پیش از استفاده در فرآیند مهندسی شده است. اصل عملکردی اکثر فیلترهای بخار شامل عبور دادن بخار آلوده از یک مدیای فیلتر است که ذرات معلق را به دام انداخته و نگه میدارد و در برخی طراحیها، مایع (آب) همراه جریان را تجمیع (Coalesce) و حذف میکند. سپس بخار تصفیه شده برای کاربرد مورد نظر از فیلتر خارج میشود.
ضرورت فیلتراسیون بخار با توجه به اثرات مخرب بالقوه این آلایندهها برجسته میشود. در صنایعی مانند غذا و نوشیدنی، داروسازی و مراقبتهای بهداشتی، خلوص بخار برای جلوگیری از آلودگی محصول و تضمین ایمنی مصرفکننده حیاتی است. برای کاربردهای عمومی صنعتی، از جمله تولید نیرو و فرآیندهای شیمیایی، آلایندهها میتوانند باعث سایش، خوردگی و فولینگ (Fouling) تجهیزات حیاتی مانند توربینها، مبدلهای حرارتی و شیرهای کنترل شوند که منجر به کاهش راندمان، افزایش هزینههای نگهداری و توقفهای برنامهریزی نشده میشود. در نتیجه، اجرای فیلتراسیون مؤثر بخار صرفاً یک روش بهینه نیست، بلکه یک الزام حیاتی برای حفظ تعالی عملیاتی و حفاظت از سرمایهگذاریها در بخشهای مختلف صنعتی است. تهدید اغلب پنهان ناشی از بخار فیلتر نشده، اهمیت درک و بهکارگیری فناوریهای فیلتراسیون مناسب را برجسته میکند.
انواع فیلترهای بخار
انتخاب فیلتر بخار مناسب به کاربرد خاص، ماهیت آلایندهها و خلوص بخار مورد نیاز بستگی دارد. چندین نوع متمایز از فیلترهای بخار توسعه یافتهاند که هر کدام از مواد و مکانیسمهای فیلتراسیون متفاوتی استفاده میکنند.

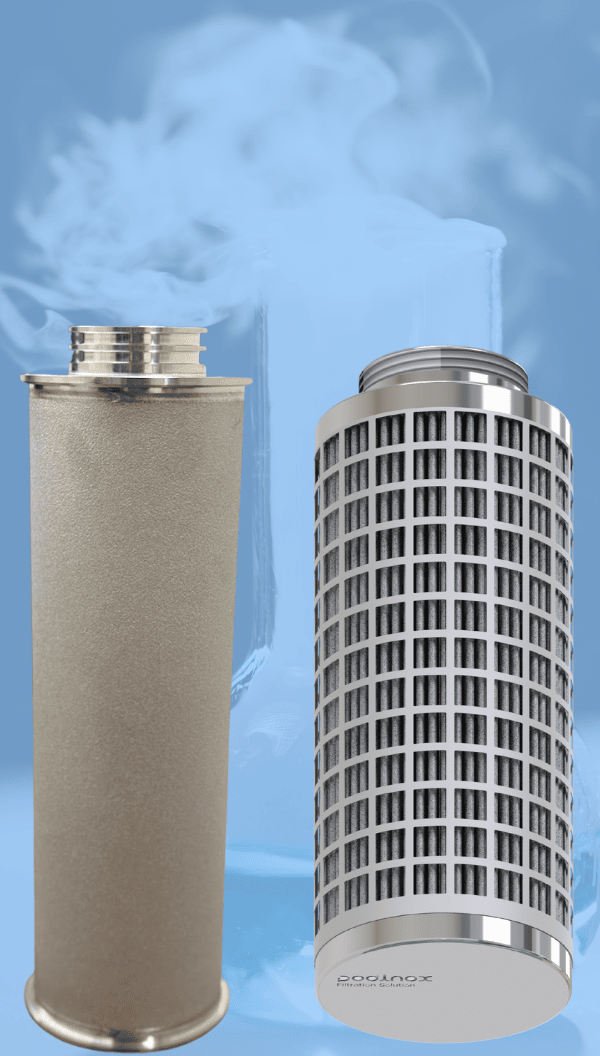

۲.۱. فیلترهای فلزی سینتر شده (Sintered Metal Filters)
فیلترهای فلزی سینتر شده، المنتهای فیلتراسیون مستحکمی هستند که به طور گسترده در کاربردهای دشوار بخار استفاده میشوند. آنها با فشردهسازی پودرهای فلزی—معمولاً فولاد ضد زنگ (گریدهای 316L، 304L)، و همچنین آلیاژهای خاصتر مانند Hastelloy®، Inconel®، Monel®، نیکل و تیتانیوم برای مقاومت بیشتر در برابر خوردگی یا دما—و سپس سینتر کردن (پخت) آنها در دماهای بالا برای تشکیل یک ساختار متخلخل صلب ساخته میشوند. این فرآیند یک مدیای فیلتر با ماتریس متخلخل پایدار، کنترل دقیق اندازه حفرهها و نفوذپذیری یکنواخت ایجاد میکند.
مکانیسم فیلتراسیون در فیلترهای فلزی سینتر شده عمدتاً فیلتراسیون سطحی است، جایی که ذرات روی سطح بالادست مدیای فیلتر به دام میافتند و مانند یک صافی عمل میکنند. این فیلترها به دلیل راندمان بالای حذف ذرات شناخته میشوند و اغلب قادر به نگهداری ذرات تا سطوح زیر میکرون هستند (گریدهای موجود از ۰.۱ تا ۱۰۰ میکرون).
مزایای کلیدی فیلترهای فلزی سینتر شده شامل استحکام مکانیکی استثنایی، توانایی تحمل اختلاف فشارهای بالا (بیش از ۳۰۰۰ psi) و شوکهای دمایی (تا ۴۵۰ درجه سانتیگراد یا ۸۴۲ درجه فارنهایت برای برخی طراحیهای Mott Corp، و به طور کلی ۷۵۰ تا ۱۷۵۰ درجه فارنهایت بسته به آلیاژ)، و مقاومت عالی در برابر محیطهای خورنده است. یک مزیت قابل توجه، قابلیت تمیزکاری آنهاست؛ المنتهای فلزی سینتر شده اغلب از طریق روشهایی مانند شستشوی معکوس (Backwashing)، تمیزکاری شیمیایی یا التراسونیک قابل احیا هستند که منجر به عمر طولانی سرویس و کاهش هزینههای عملیاتی در طول زمان میشود. این ویژگی آنها را به سرمایهگذاری بلندمدت مناسبی برای کاربردهای حیاتی تبدیل میکند، به ویژه در شرایط سخت یا جایی که نیاز به سرویس مداوم وجود دارد، مانند پالایش نفت، فرآیندهای شیمیایی و پتروشیمی و تولید دارو. علیرغم هزینه اولیه خرید احتمالاً بالاتر نسبت به سایر انواع فیلتر، دوام و قابلیت استفاده مجدد آنها اغلب منجر به کاهش هزینه کل مالکیت در سناریوهای دشوار میشود.
۲.۲. فیلترهای پلیسهای (Pleated Filters)
فیلترهای پلیسهای (چیندار) برای به حداکثر رساندن سطح فیلتراسیون در یک حجم کارتریج فشرده طراحی شدهاند که عموماً منجر به دبی جریان بالاتر و ظرفیت نگهداری آلودگی بیشتر نسبت به طراحیهای بدون پلیسه با ابعاد مشابه میشود. مدیای فیلتر در کاربردهای بخار معمولاً از فولاد ضد زنگ ساخته میشود. دو فرم رایج عبارتند از شبکه فیبر سینتر شده استنلس استیل و مش سیمی بافته شده استنلس استیل.
شبکه فیبر سینتر شده استنلس استیل (Stainless Steel Sintered Fiber Web): این مدیا نوعی فیلتر عمقی چندحفرهای است که از سینتر کردن فیبرهای استنلس استیل در دمای بالا ایجاد میشود. مزایایی مانند تخلخل بالا، سطح فیلتر مؤثر بسیار بزرگ به دلیل فیبرهای ریز و ظرفیت نگهداری آلودگی خوب را ارائه میدهد. علاوه بر این، این المنتها اغلب قابل تمیزکاری (مثلاً شیمیایی) و استفاده مجدد هستند.
مش سیمی بافته شده استنلس استیل (Stainless Steel Weaving Wire Mesh): این مدیا با بافتن سیمهای استنلس استیل به شکل پارچه تولید میشود. این المنتها با استحکام مکانیکی خوب و یکپارچگی ساختاری، سهولت در تمیزکاری، مقاومت در برابر دماهای بالا و هزینه بالقوه کمتر نسبت به شبکههای فیبر سینتر شده مشخص میشوند.
تصمیمگیری بین شبکه فیبر سینتر شده و مش سیمی بافته شده اغلب شامل ایجاد تعادل بین نیاز به ظرفیت بالای نگهداری آلودگی و قابلیتهای فیلتراسیون ریزتر (که معمولاً با شبکه فیبر بهتر حاصل میشود) در برابر استحکام ساختاری و هزینه کمتر (مرتبط با مش سیمی بافته شده) است. فیلترهای پلیسهای با آداپتورهای انتهایی (End Cap) مختلف برای تناسب با طراحیهای مختلف هوزینگ، از جمله پیکربندیهای استاندارد مانند اورینگهای ۲۲۲، ۲۲۰ و ۲۲۶، و همچنین اتصالات رزوهای و فلنجی در دسترس هستند. المنتهای LifeTec™ P-GSL N شرکت دونالدسون نمونهای از المنتهای فیلتر استنلس استیل پلیسهای قابل احیا هستند که برای جذب ذرات، مواد ساییده شده شیر/سیل و زنگزدگی طراحی شدهاند.
الزامات فنی ASME BPE:
- رعایت شیب حداقل ۱٪ (۱۰ میلیمتر در متر) در تمامی لولهکشیهای افقی.
- نصب هوزینگ فیلتر به صورت عمودی جهت تخلیه ثقلی از روی منافذ غشا.
- حذف تمامی بنبستها (Dead Legs) با رعایت نسبت $L/D < 2$.
۲.۳. فیلترهای عمقی (Depth Filters)
فیلترهای عمقی طراحی شدهاند تا آلایندهها را در تمام ضخامت مدیای فیلتر به دام بیندازند، نه فقط روی سطح. این امر با استفاده از یک لایه نسبتاً ضخیم از مواد فیبری یا گرانولی حاصل میشود که مسیری پرپیچواخم ایجاد میکند و ذرات را از طریق ترکیبی از مکانیزمها، از جمله برخورد مستقیم، برخورد اینرسی و در برخی موارد جذب سطحی (Adsorption) به دام میاندازد. مواد رایج برای فیلترهای عمقی شامل سلولز، پلیپروپیلن، الیاف شیشه و الیاف طبیعی یا مصنوعی رزینباند شده است.
ساختار فیلترهای عمقی اغلب دارای گرادیان دانسیته است، با حفرههای بزرگتر در سمت ورودی و حفرههای ریزتر در سمت خروجی. این امر امکان جذب طیف وسیعتری از اندازههای ذرات را فراهم میکند، به طوری که ذرات بزرگتر در لایههای بیرونی و ذرات کوچکتر در عمق ماتریس به دام میافتند که منجر به ظرفیت نگهداری آلودگی بالاتر نسبت به فیلترهای سطحی میشود، بهویژه هنگام برخورد با بارهای آلودگی بالا یا ذرات تغییر شکلدهنده مانند ژلها.
با این حال، استفاده از فیلترهای عمقی در سیستمهای بخار نیازمند بررسی دقیق است. در حالی که موادی مانند پلیپروپیلن سازگاری شیمیایی خوبی دارند، محدودیتهای دمایی ممکن است استفاده از آنها را در بخار با دمای بالا محدود کند. مدیاهای بر پایه سلولز نیز ممکن است محدودیتهای دما و سازگاری داشته باشند. فیلترهای الیاف شیشه و رزینباند میتوانند مقاومت حرارتی بهتری ارائه دهند. فرآیند انتخاب برای فیلترهای عمقی به دلیل این سازگاریهای متنوع مواد، یکپارچگی ساختاری مدیا تحت فشار و دمای بخار، و ملاحظات مربوط به دورریز (چون بسیاری از فیلترهای عمقی یکبار مصرف هستند) میتواند پیچیده باشد. به عنوان مثال، شرکت Cobetter فیلترهای عمقی بر پایه سلولز و پلیپروپیلن را عمدتاً برای شفافسازی در کاربردهای مایع بیودارویی ارائه میدهد که ممکن است بدون ارزیابی دقیق رتبهبندی دما و فشار، مستقیماً برای تمام نیازهای فیلتراسیون بخار قابل تعمیم نباشد.
۲.۴. فیلترهای بخار گرید غذایی (Culinary Steam Filters)
اصل سوم: Air Removal
فیلترهای بخار کولینری (Culinary) بهطور خاص برای کاربردهایی در صنایع غذا و نوشیدنی طراحی شدهاند که در آنها بخار ممکن است مستقیماً با محصول یا سطوح تماس با غذا برخورد کند. نقش اصلی آنها تضمین ایمنی غذا و حفظ کیفیت محصول با حذف آلایندههای ذرهای است. این فیلترها باید با استانداردهای نظارتی سختگیرانه مطابقت داشته باشند، بهویژه استاندارد بهداشتی 3-A کد 609-03 (یا ویرایشهای بعدی مانند 609-04)، که معمولاً راندمان فیلتراسیون حداقل ۹۵٪ برای ذرات ۲ میکرون (μm) و بزرگتر را الزامی میکند. برخی از سازندگان فیلتراسیون ریزتری را ارائه میدهند، مانند حذف ۱ میکرون با راندمان بیش از ۹۹٪. برای مثال، فیلترهای بخار کولینری Parker Balston ادعای ریتینگ جذب ۹۸+٪ در ۰.۱ میکرون را دارند.
مواد ساخت برای فیلترهای بخار کولینری حیاتی هستند. هوزینگها معمولاً از استنلس استیل پولیش شده (مثلاً ۳۰۴ یا ۳۱۶L) ساخته میشوند تا الزامات طراحی بهداشتی را برآورده کنند و تمام موادی که در تماس با بخار هستند باید با مقررات FDA برای تماس مستقیم با غذا مطابقت داشته باشند (مانند 21 CFR Part 177). المنتهای فیلتر اغلب از استنلس استیل پلیسهای یا سینتر شده ساخته میشوند. برخی طراحیها، مانند محصولات Micropure Filtration، دارای مدیای استنلس استیل بافته شده قطعهبندی شده (Segmented) هستند که به راحتی با شستشوی معکوس یا روشهای دیگر تمیز میشوند و امکان استفاده مجدد و کاهش هزینههای عملیاتی را فراهم میکنند. این قابلیت استفاده مجدد و پایبندی به استانداردهای دقیق مواد و عملکرد نشان میدهد که فیلترهای بخار کولینری فقط برای حذف ذرات نیستند؛ آنها نقاط کنترل بحرانی (CCP) برای حفاظت از ایمنی غذا و اعتبار برند هستند.
تکاملی که در فناوری فیلتر بخار مشاهده میشود به وضوح روندی به سمت راهحلهای تخصصیتر را نشان میدهد. به جای یک رویکرد کلی "یک سایز برای همه"، فیلترها اکنون اغلب برای گریدهای خاص خلوص بخار—مانند بخار فرآیندی، بخار کولینری و حتی "بخار تمیز" یا "بخار خالص" برای کاربردهای دارویی و بهداشتی—سفارشی میشوند. این تخصصگرایی تضمین میکند که سطح فیلتراسیون با نیازهای دقیق کاربرد مطابقت داشته باشد و هم عملکرد و هم هزینه-اثر بخشی را بهینه کند.
۳. کاربردهای فیلترهای بخار
فیلترهای بخار در صنایع متعددی ضروری هستند که هر کدام الزامات منحصر به فردی برای خلوص و کیفیت بخار دارند. کاربردهای آنها از تضمین ایمنی محصول در فرآیندهای بهداشتی تا حفاظت از تجهیزات حیاتی در محیطهای صنعتی سنگین متغیر است.
۳.۱. فرآوری غذا و نوشیدنی
در صنعت غذا و نوشیدنی، بخار به طور گسترده برای پختوپز، استریلیزاسیون و تمیزکاری استفاده میشود. فیلترهای بخار کولینری زمانی ضروری هستند که بخار در تماس مستقیم با محصولات غذایی قرار میگیرد، مانند پخت تزریق مستقیم بخار (Direct Steam Injection) برای محصولاتی مانند سسها یا غذاهای فرآوری شده. آنها همچنین برای استریل کردن سطوح، ابزارها و ظروف مورد استفاده در فرآوری و بستهبندی حیاتی هستند و از آلودگی میکروبی جلوگیری میکنند. یک عملکرد کلیدی، جلوگیری از فولینگ (گرفتگی) نازلها در سیستمهای توزیع بخار است؛ آلایندههایی مانند زنگ و رسوب میتوانند به راحتی اوریفیسهای کوچک را مسدود کنند که منجر به توقف تجهیزات و عملیات ناکارآمد میشود. خرابی فیلتر بخار در این کاربردها میتواند عواقب فوری و شدیدی داشته باشد و به طور بالقوه منجر به فساد محصول، فراخوان بچهای تولیدی و آسیب به اعتبار برند شود که قابلیت اطمینان فیلتر و طراحیهایی که امکان تعویض سریع را فراهم میکنند، بسیار مهم میسازد.
۳.۲. تولید دارو
صنعت داروسازی نیازمند خلوص بخار فوقالعاده بالا برای فرآیندهای حیاتی مختلف است. "بخار تمیز" یا "بخار خالص" برای استریلیزاسیون تجهیزات تولید، بیوراکتورها، تانکهای فرمانتاسیون، سیستمهای لولهکشی و ظروف محصول نهایی مانند ویالها و آمپولها استفاده میشود. همچنین برای رطوبتزنی در محیطهای کلینروم کنترل شده و گرمایش سیستمهای آب تزریقی (WFI) به کار میرود. فیلترهای بخار در محیطهای دارویی به عنوان یک مانع نهایی حیاتی عمل میکنند و از هرگونه آلودگی ذرهای یا میکروبی که میتواند اثربخشی، پایداری یا ایمنی بیمار را به خطر بیندازد، جلوگیری میکنند. سختگیری این کاربردها اغلب نیازمند فیلترهایی است که قادر به حذف ذرات بسیار ریز باشند و استانداردهای کیفیت کندانس خاصی را برآورده کنند (مانند الزامات WFI برای رسانایی، TOC و اندوتوکسینها).
۳.۳. بهداشت و استریلیزاسیون
استریلیزاسیون با بخار سنگبنای کنترل عفونت در مراکز درمانی، از جمله بیمارستانها و آزمایشگاهها است. اتوکلاوها از بخار برای استریل کردن ابزار پزشکی و جراحی، تجهیزات آزمایشگاهی و سایر اقلام حیاتی استفاده میکنند. فیلترهای بخار جزء لاینفک این سیستمها هستند و تضمین میکنند که بخار مورد استفاده برای استریلیزاسیون عاری از آلایندههایی است که میتواند استریلیته اقلام فرآوری شده را به خطر بیندازد. کیفیت بخار مستقیماً بر اثربخشی فرآیند استریلیزاسیون تأثیر میگذارد. در انگلستان، به عنوان مثال، استانداردهایی مانند HTM 2031 (که اکنون بخشی از CFPP 01-01 است) الزامات "بخار تمیز" در مراقبتهای بهداشتی را مشخص میکنند که اغلب نیازمند فیلتراسیون تا ۰.۲ میکرون برای حذف ذرات، از جمله مگنتیت ناشی از خوردگی لولهها است. کارایی فیلترهای بخار در این محیطها مستقیماً با ایمنی بیمار و پیشگیری از عفونتهای مرتبط با مراقبتهای بهداشتی مرتبط است.
