شیرآلات بهداشتی پادیناکس — طراحی شده برای کنترل جریان و خلوص

انواع شیرآلات بهداشتی

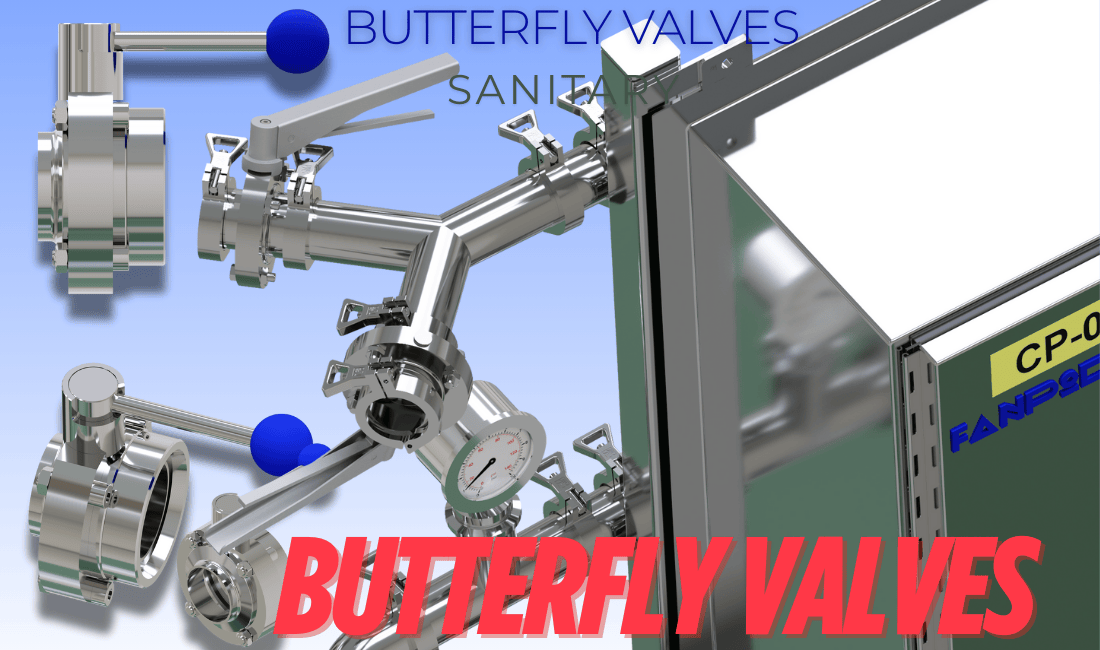

• شیر پروانه‌ای (Butterfly Valve – سری PBF)

  پرکاربردترین نوع برای قطع و وصل جریان. سبک، اقتصادی و مناسب خطوط انتقال محصول و CIP.
  سایز: DN25 تا DN150
  متریال: استنلس استیل 304 یا 316L
  اتصال: Tri-Clamp، جوشی، رزوه‌ای، SMS
  آپشن‌ها: اهرمی یا پنوماتیک

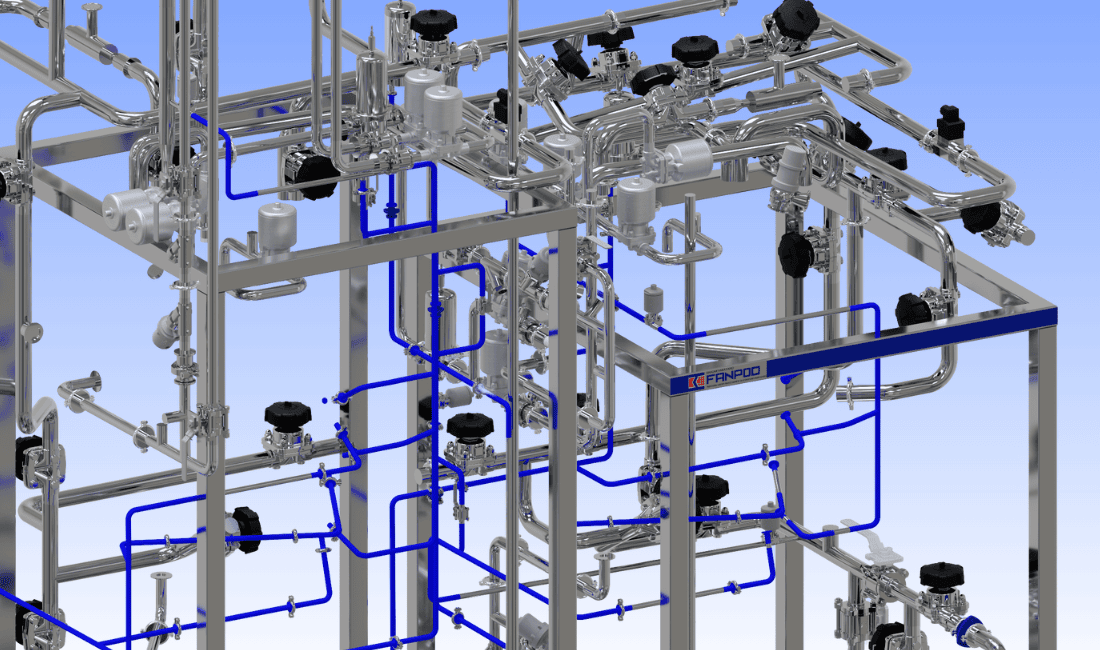

• شیر دیافراگمی (Diaphragm Valve – سری PDV)

  ویژه فرایندهای استریل و دارویی؛ طراحی بدون نقطه کور (Zero Dead-Leg) و جداسازی کامل بین سیال و مکانیزم عملگر.
  بدنه: فورج یا ریخته‌گری شده
  سیل: EPDM، PTFE، Silicone
  استانداردها: 3A، FDA، USP Class VI
  کاربرد: خطوط استریل، بایوتک، تخمیر


• شیر توپی (Ball Valve – سری PBV)

  برای جریان فول‌بور (Full-Bore) و سیالات غلیظ. دارای افت فشار بسیار کم و قابلیت تمیزشوندگی بالا.
  فشار کاری: تا 16 بار
  متریال سیل: PTFE یا TFM
  نوع اتصال: Tri-Clamp، جوشی، فلنجی
  ویژگی‌ها: ساقه ضد پرتاب (Blowout-Proof) و اهرم قابل قفل شدن

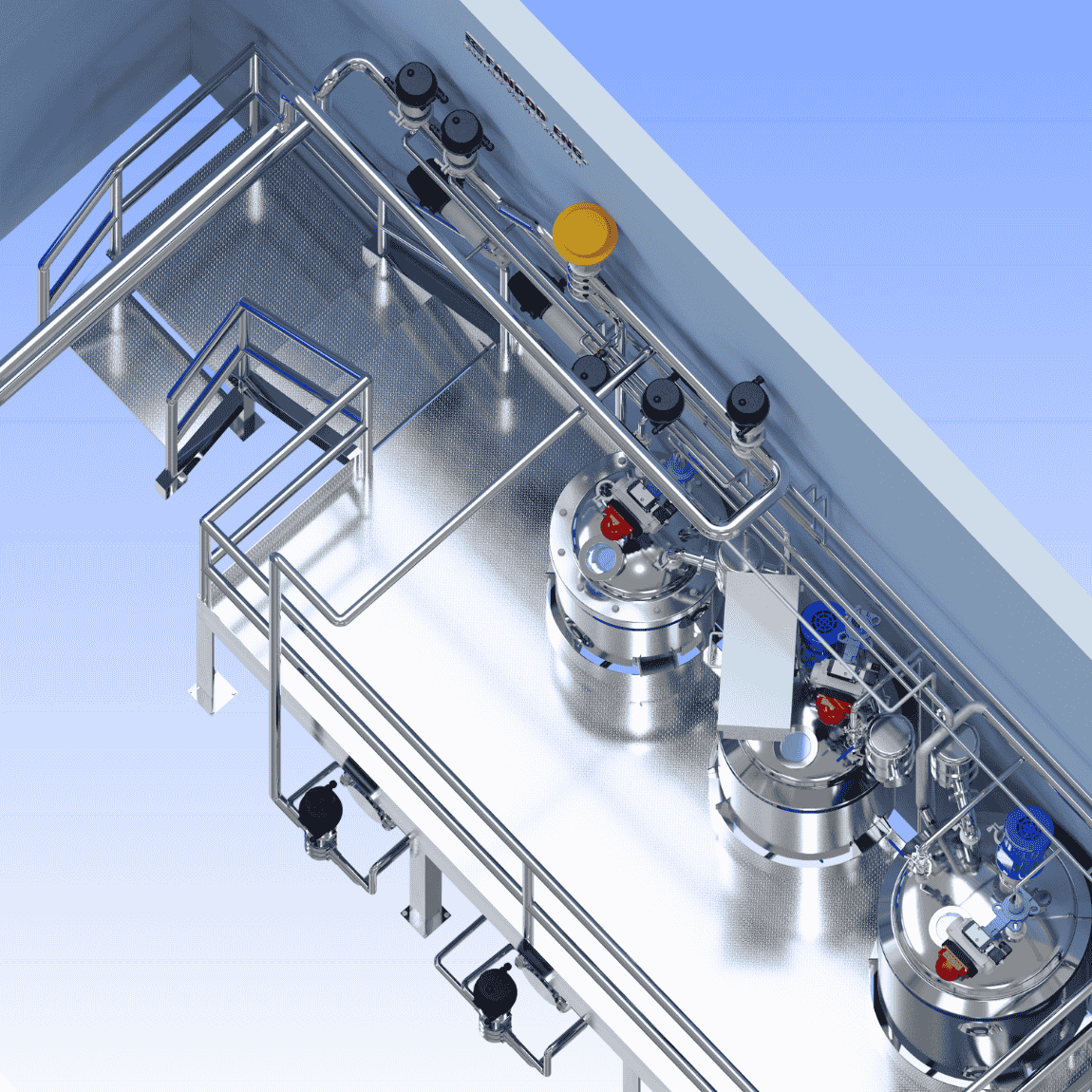

• شیر تک‌نشین (Single-Seat — سری PSS)

  شیرهای تک‌نشین برای قطع/وصل ساده و تقسیم جریان (diversion) در مواردی که نیاز به جداسازی دوگانه (mix-proof) نیست، مناسب‌اند. نسبت به شیرهای میکس‌پروف ساده‌تر، کم‌قطعه‌تر و آسان‌تر برای سرویس هستند و جایی کاربرد دارند که کنترل نشت و جمع‌آوری آن پذیرفتنی است.
  ویژگی‌های کلیدی
  بدنه با یک نشیمن و مسیر جمع‌آوری نشت خارجی (سینی یا ونِت).
  طراحی جمع‌وجور و تعداد قطعات کمتر — اتوماسیون ساده‌تر و هزینه اولیه پایین‌تر نسبت به شیر دو‌نشیمن.
  سایز مرسوم: DN15–DN100.
  اتصالات: Tri-Clamp، جوشی، فلنجی.
  عملگر: اهرمی دستی یا پنوماتیک.
  متریال: 304 / 316L، نشیمن‌های الاستومری یا PTFE.
  موارد مناسب استفاده
  تقسیم/عایق‌سازی ساده در خطوط نوشیدنی و ریزجریان مواد اولیه.
  جاهایی که پذیرش نشت کنترل‌شده و جمع‌آوری آن امکان‌پذیر است.
  سیستم‌های حساس به هزینه که نیاز به قطع بهداشتی ساده دارند.
  مزایا
  هزینه نصب و نگهداری کمتر نسبت به شیر میکس‌پروف.
  دسترسی سریع به نشیمن برای بازرسی و تعویض.
  مناسب برای مدارهای بای‌پس، نمونه‌گیری و ایزولاسیون ثانویه.

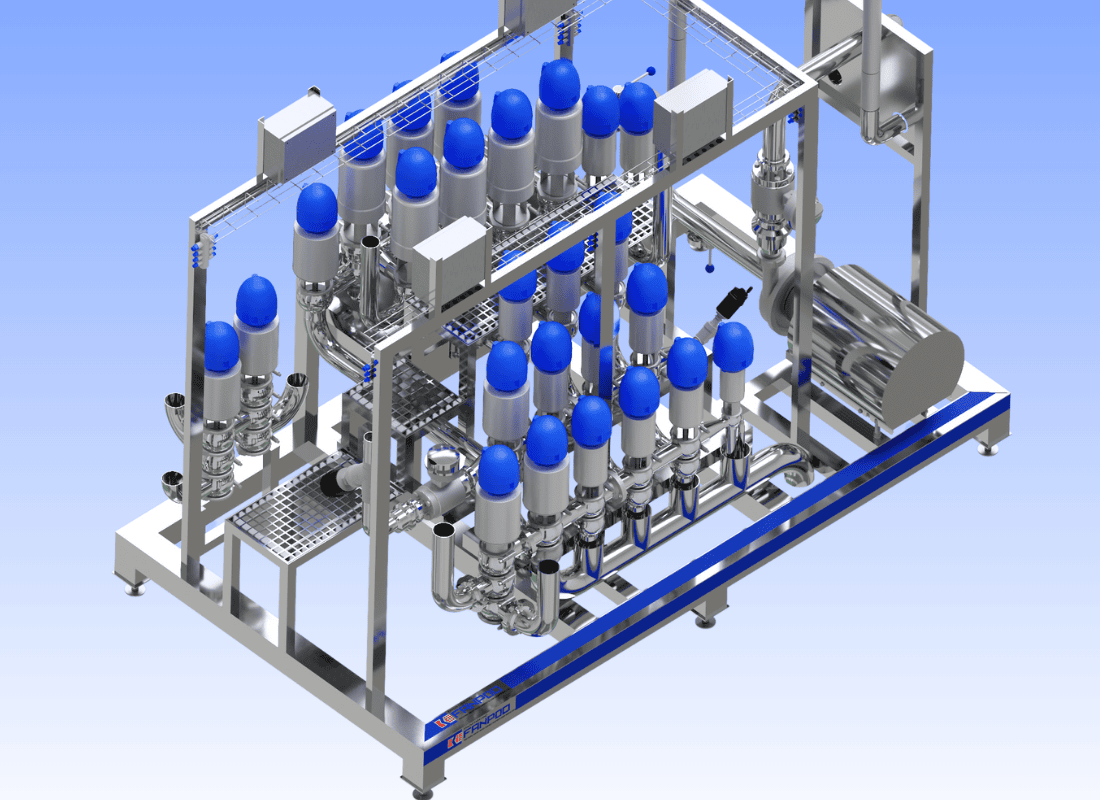

• شیر میکس پروف (Mix-Proof Valve – سری PMP)

  طراحی شده برای سیستم‌های پیشرفته CIP/SIP که نیاز به جداسازی همزمان جریان محصول و مایع شستشو دارند.
  ساختار دو نشیمن با محفظه نشتی
  جلوگیری از آلودگی متقابل
  امکان نصب کنترل‌تاپ الکترونیکی برای اتوماسیون
  کاربردهای شیرهای میکسپروف دابل سیت
  غذایی و نوشیدنی: خطوط پرکن، مخلوط‌کن، CIP.
  دارویی و بایوتک: انتقال محیط‌های استریل، خطوط بافر.
  لبنی: پاستوریزه، UHT، ESL.


  مزایا شیرهای میکسپروف

  طراحی کاملاً بهداشتی با حداقل فضای مرده
  قابلیت جداسازی سریع برای سرویس
  مقاومت بالا در برابر خوردگی (316L)
  سازگار با سیستم‌های CIP و SIP
